Дипломная работа: Модернизация релейной защиты на тяговой подстанции Улан-Удэ на базе микропроцессорной техники

Расчет сопротивления подстанции

,

где: n – число силовых трансформаторов находящихся в работе.

 Ом

 Ом


3.3 Расчет уставок срабатывания 3-х ступенчатой УЭЗФМ

Значения этих уставок срабатывания принимаются и для настройки ЦЗА-ФКС-27,5. Расчёт уставок первой ступени электронной защиты.

Первая ступень – это дистанционная защита, работающая в двух режимах:

1) токовая блокировка;

2) направленная защита.

Первая ступень работает без выдержки времени. Уставка реле сопротивления регулируется с помощью сопротивления R1. Уставка токовой блокировки с помощью патенциометра R2. Работа токовой блокировки. Если сопротивление к. с. опускается ниже сопротивления уставки первой ступени, то на выходе 7 модуля У1 появляется сигнал логической единицы, который поступает на вход 5 схемы "и-не" модуля У1. Если ток в системе превышает ток уставки реле тока токовой блокировки, то на выходе 25 модуля У1 появляется также сигнал логической единицы, который поступает на вход 20 схемы "и-не" модуля У1, и на входе 2 появляется сигнал логического нуля, который поступает на отключающие устройство и блок индикации.

Направленная защита. Тумблер ТБНЗ переводится в режим направленной защиты и на вход 20 схемы "и-не" модуля У1, вместо сигнала токовой блокировки поступает сигнал от модуля ИФМ1. на выходе модуля ИФМ1 сигнал логической единицы появляется в том случаи когда угол между током и напряжением будет в пределах от 0 до 120°. Принцип блокировки аналогичен. Сопротивление срабатывания защит

,

где Uраб мин=23 кВ – минимальное рабочее напряжение,

Кз=1,2 – коэффициент запаса,

Iн мах – максимальный ток нагрузки ,

Сопротивление срабатывания защит.

, (1)

где ZКЗ мin – сопротивление на защищаемом фидере при к. з. на шинах поста секционирования и отключенном смежном пути;

,

где: Z01 – погонное сопротивление контактной сети, для подвески, ПБСМ-95 + МФ-100 + Р-65, Z01=0,47 Ом; L – расстояние от подстанции до поста секционирования, L=21 км.

Ом

Ом

По формуле (1) получим уставку первой ступени ДЗ1

 Ом.

Рисунок 1-Характеристика срабатывания 1-ой ступени (ДЗ)


Расчет тока уставки токовой блокировки

Правила требуют рассчитывать ток блокировки при отключенном смежном фидере ТП, на практике применяется расчет тока подпитки при нормальной схеме питания к. с., т.к. ток через защищаемый фидер будет меньше, следовательно уставка токовой блокировки тоже будет меньше и первая ступень будет надежно работать, т. к. зона блокировки увеличится. Это допустимо потому что, вероятность вероятность отключенного смежного фидера и к. з. на шинах подстанции и отходящих линиях невелика, или отходящих линий вообще может не быть.

При возникновении к. з. на отходящих линиях возможно ложное срабатывание защиты ФКС, если в этот момент отключен смежный ФКС.

Ток уставки токовой блокировки

,

где Inmax – ток подпитки через защищаемый фидер от смежной подстанции при к. з. на шинах защищаемой подстанции,

 А

Рисунок 2-Характеристика срабатываня токовой блокировки


Расчет уставки срабатывания второй ступени электронной защиты

Вторая ступень также является дистанционной направленной защитой с углом действия от 0 до 120°. Уставка ДНЗ 2 регулируется с помощью патенциометра R3. Если сопротивление к. с. меньше сопротивления срабатывание второй ступени, то на выходе 7 модуля У3 появляется сигнал логической единицы, который поступает на вход 26 схемы "и-не" модуля У1. На вход 12 схемы "и-не" поступает сигнал с модуля ИФМ 1. На входе 15 появляется сигнал логического нуля, который поступает на вход 11 схемы "не" модуля У2 и на вход 7 реле времени модуля У5. На выходе 14 схемы "не" модуля У2 появляется сигнал логической единицы, который поступает на вход 12 схемы "и-не" модуля У3. На вход 26 схемы "и-не" по истечении выдержки времени 0,5 сек. с реле времени поступает также логическая единица. На выходе 15 схемы "и-не" модуля У3 появляется сигнал логического нуля, который поступает в модуль индикации, при этом загорается светодиод второй ступени. С выхода реле времени сигнал логической единицы поступает также на схему " и-не" модуля У5 и на выходе 2 этой схемы появляется сигнал логического нуля, который поступает в модуль отключения. Расчет сопротивления срабатывания второй ступени защиты

,

Iнмах – максимальный ток нагрузки фидера.

 Ом


Рисунок 3-Характеристика срабатывания 2-ой ступени (ДЗ-2)

Расчет уставки третьей ступени электронной защиты ДЗ3

Третья ступень защиты работает до шин смежной подстанции с выдержкой времени 0,5 сек. и является основной ступенью электронной защиты. Характеристика срабатывания третьей ступени представляет собой сектор в диапазоне углов от 500 до 1200 . Принцип работы аналогичен работе второй ступени.

,

где Кч=1,5 – коэффициент чувствительности; Zкзмах – максимальное сопротивление на защищаемом фидере при к. з. на шинах смежной подстанции.

Расчет сопротивления срабатывания третьей ступени электронной защиты

Ом.

Рисунок 4-Характеристика срабатываня третьей ступени (ДЗ-3)


Рисунок 5-Общая характеристика срабатывания 3-х ступенчатой электронной дистанционной защиты

3.4 Расчёт уставки четвертой ступени дистанционной зашиты ДЗ-R

Для зашиты контактной сети от повреждений на разземлённых опорах при К.З. через большое переходное сопротивление Rпер (сопротивления дуги, опор, заземляющих цепей и т.д.) могут использоваться реле сопротивления ДЗ-R (четвёртая ступень) с угловой характеристикой срабатывания УХС.

Параметры УХС реле ( ступени защиты) ДЗ-R определяются исходя из того, что фазовый угол  при максимальной нагрузке нормального режима (при минимальном значении сопротивления нагрузки ) имеет значение от  до .

Угол принимают равным от  до  градусов, угол принимают равным от  до.

Зависимость между значениями и определяется особенностями конфигурации области нагрузки Н на комплексной плоскости сопротивлений и может быть представлена примерными соотношениями.

При наибольшем значении  =142 имеем а =6

Уставка срабатывания по оси активных сопротивлений R выбирается как наименьшая из вычисленных по условиям


,

.

Где – наименьшее напряжение в нормальном режиме, В

- максимальное значение уранительного тока в диапазоне углов от - 15до +15 А; Кз- коэффициент запаса.

Значение до тяговых подстанций принимают равным 25000 В, коэффициент запаса принимают равным от 1,15 до 1,25. Ступень защиты ДЗ-R необходимо устанавливать на высоковольтных выключателях фидеров контактной сети. Время срабатывания ДЗ-R принимают от 1 до 1,5(с).

Ступень защиты зашиты ДЗ-R должна обеспечивать условия чувствительности, как правило, при нормальной схеме питания. Также допускается каскадное действие ступеней ДЗ-R. При каскадном действии защита ДЗ-R рассматриваемого выключателя срабатывает после отключения выключателя (тоже оборудованного ступенью ДЗ-R) фидера того же пути на противоположном конце защищаемого участка.

Защищаемым участком является вся зона между тяговой подстанцией и постом секционирования.

Коэффициент чувствительности для защиты ДЗ-R принимают на участках с опорами, нормально не соединенными с рельсами (разземлёнными опорами ) 1,5. Расчёт сопротивления срабатывания четвёртой ступени

Принимаем уставку срабатывания Ом.


Проверяем условие:

,

Ом

Поскольку 19,0513,02,то условие не выполняется.

По формуле вычисляем:

,

Ом

Поскольку 14,613,02,то условие и в этом случае не выполняется.

Определяем максимальную длину участка ,на котором защита может обеспечить устойчивость функционирования.

-при селективном действии:

,

 Км

-при каскадном действии:

,

 Км


Для обеспечения устойчивого функционирования защиты ДЗ-R на фидере тяговой подстанции необходимо примерно в середине участка  установить пункт продольного секционирования ППРС.В этом случае .Подставив это число в формулу,

Получим:

 Км

 Ом

Принимаем  Ом:

Поскольку 1113,02,то условие выполняется,

Определяем уставку срабатывания :

,

Ом

,

Ом

150 А-это max уравнительный ток в диапозоне от -15до+15

Принимаем Ом:

Находим наибольшее значение ,при котором защита устойчиво срабатывает

,


 Ом

При каскадном действии защиты:

,

Ом.

Рисунок 6-Характеристика срабатыания четвертой ступени (ДЗ-R)

3.5 Расчет уставки срабатывания максимально токовой защиты фидера контактной сети (МТЗ)

Максимальная токовая защита

МТЗ на ФКС и ОВ – 27.5 кВ выполнена на базе токового реле типа

РТ – 40 и задействована от отдельной вторичной обмотки трансформатора тока. МТЗ является резервной защитой и защищает межподстанционную зону не полностью, чувствительность защиты к к.з. в конце зоны недостаточна. Защита вводится в работу накладкой "НМ" – максимально-токовая защита установленной на релейном блоке каждого ФКС и ОВ – 27.5 кВ. Накладка "НМ" должна быть всегда введена.

При срабатывании защиты выпадает блинкер "БМ" установленный на релейном блоке, загорается световое табло "ТСУ – 27.5 кВ" – блинкер не поднят на панели "ОПС", работает аварийная сигнализация (сирена) мигает зелёная лампа на панели отключенного ФКС или ОВ –27.5 кВ.

Расчет тока уставки срабатывания МТЗ

Ток уставки срабатывания МТЗ выбирается по условию:

,

где: КЗ – коэффициент запаса, принимается равным 1,2;

КВ – коэффициент возврата реле, принимается равным 0,9;

КЧ – коэффициент чувствительности. Принимается равным 1,5;

IK min – ток К.З. в минимальном режиме, определяется по формуле:

,

где UH – номинальное значение напряжения ФКС, принимается равным 27,5 кВ.

ZПmin – сопротивление подстанции в минимальном режиме

 А.

Определение первого условия выбора уставки срабатывания МТЗ.

 А,


По первому условию: IУ МТЗ ≥ 1600 А.

Определение второго условия выбора уставки срабатывания МТЗ

 А,

Согласно двум условиям ток уставки МТЗ должен удовлетворять условиям:

,

Принимаем ток уставки МТЗ равным IУ МТЗ =2000 А,

1600≤1800≤2713 А.

Для того чтобы трансформаторы тока работали в нужном классе точности необходимо их выбирать по условию

IНТТ>IУМТЗ ,

Выбираем трансформатор тока IНТТ=2000 А, ток вторичной обмотки 5 А. Определяем коэффициент трансформации ТТ.

Определяем ток во вторичной цепи трансформатора тока МТЗ

,

А

Расчет уставки срабатывания токовой отсечки на ФКС-27,5 кВ

Токовая отсечка с выдержкой времени резервирует отказ МТЗ – 27,5 кВ.

Токовая отсечка используется как дополнительная защита, реагирующая на близкие короткие замыкания. Она выполняется, как правило, с помощью датчиков тока, воздействующих на отключение фидерного быстродействующего выключателя. В отдельных случаях, например в двухзонной защите, токовая отсечка реализуется с помощью того автоматического быстродействующего выключателя, который имеет полный пакет шунта.

Выбор уставки срабатывания токовой отсечки ФКС-27,5

Уставка срабатывания токовой отсечки выбирается по условию:

,

где КОТС – коэффициент отстройки (1,2 – 1,6).

IКЗ max – ток короткого замыкания в режиме максимума, определяется по формуле

,

где L1 – расстояние от подстанции до поста секционирования.

Z01 – погонное сопротивление контактной сети.


 А.

Определяем условие выбора тока уставки срабатывания токовой отсечки

 А.

Согласно условию выбираем ток уставки IУ ТО=2200 А.

Выбранная уставка должна быть больше, чем вычисленная по формуле:

,

где КЗ – коэффициент запаса принимается равным 1,15 – 1,25

 А

Кроме того, выбранная уставка проверяется по коэффициенту чувствительности по формуле:

,

,

Выбранная уставка токовой отсечки IУТО=2200 А соответствует всем условиям.

Выбор трансформатора тока для токовой отсечки и определение тока во вторичной цепи ТТ.

Для того чтобы трансформаторы тока работали в нужном классе точности необходимо их выбирать по условию:

IНТТ>IУТО.

Выбираем трансформатор тока IНТТ=2500 А, ток вторичной обмотки 5 А.

Определяем коэффициент трансформации ТТ.

Определяем ток во вторичной цепи трансформатора тока ТО.

А


4. Исследование условий для замены релейной защиты УЭЗФМ-ФКС-27,5 на ЦЗА-ФКС-27,5 на тяговой подстанции Заудинск

Как известно в 70-е годы на тяговых подстанциях взамен релейно-контактной аппаратуры начали внедрять электронную аппаратуру комплексной системы автоматики и телемеханики. Она включала в себя и защиты с телеблокировкой типа УЗТБ. Выпускались также отдельные комплекты электронной защиты типа УЭЗФТ для тяговых подстанций и типа УЭЗФП для постов секционирования. В защитах УЗТБ, УЭЗФТ, УЭЗФП реализованы сходные принципы и схемы.

В середине 80-х была разработана аппаратура усовершенствованной защиты на интегральных микросхемах АЗФИ и ее аналог на дискретных полупроводниковых элементах УЭЗФМ. Она содержит три ступени дистанционной защиты ДЗ1-ДЗ3 и токовую блокировку.

4.1 Общая характеристика срабатывания трехступенчатой электронной дистанционной защиты

Также как появление в 70-е УЗТБ, в 80-е УЭЗФМ было необходимо для развития хозяйства электроснабжения, так и сейчас установка ЦЗА необходимая мера. Так как электронные защиты на данный момент уже устарели и физически и морально. Одним из основных преимуществ ЦЗА является то, что затраты на ее обслуживание минимальные.

4.2 Техническое обслуживание ЦЗА

Устройство ЦЗА-27,5-ФКС выполнено на микроэлектронной элементной базе и имеет встроенные средства тестового контроля. Для него устанавливаются следующие виды планового технического обслуживания:

- проверка (наладка) при новом включении;

- первый профилактический контроль;

- профилактический контроль;

- тестовый контроль;

- технический осмотр.

Проведение профилактического восстановления (ремонта) при плановом техническом обслуживании устройства не предусматривается.

В состав профилактических работ при проведении технического обслуживания входит:

а) проверка надежности подключения блоков БУ и БЗА к контуру защитного заземления на объекте;

б) удаление пыли и загрязнения с поверхности лицевой панели блока БУ и клеммных соединителей блоков БУ и БЗА;

в) проверка надежности подключения всех соединителей, расположенных на блоках БУ и БЗА;

г) контроль функционирования устройства ЦЗА-27,5-ФКС.

При обнаружении недостатков при проведении технического обслуживания должны быть приняты меры по их устранению.


4.3 Диагностирование

Перед началом ремонтных работ необходимо произвести диагностирование и зафиксировать техническое состояние устройства.

В состав диагностических работ входят проверки:

- внешнего вида;

- сопротивления изоляции;

- работоспособности;

- дискретных входов;

- дискретных выходов;

- связи с АСУ ТП.

Таблица 13-Возможные причины и устранения

Описание последствия отказа и повреждения Возможная причина Указание по устранению последствия отказа и повреждения
1 Все светодиоды и дисплей погашены

 1 Отсутствует питание устройства ЦЗА-27,5-ФКС (оперативное напряжение)

2 Неисправен модуль питания БЗА

3 Неисправен БУ

 Проверить наличие напряжения питания устройства ЦЗА-27,5-ФКС

Заменить модуль питания БЗА

Заменить БУ

2 После подачи питания одновременно мигают зеленый и красный светодиоды "ВВ ВКЛ" и "ВВ ОТКЛ", либо "ЛР ВКЛ" и "ЛР ОТКЛ", либо "ОР ВКЛ" и "ЛР ОТКЛ" Не собрана схема ячейки. Состояние сигналов "РПО ВВ" и "РПВ ВВ", либо "РПО ЛР" и "РПВ ЛР", либо "РПО ОР" и "РПВ ОР" не соответствует требуемому Проверить монтаж схемы управления ячейкой
3 Отсутствует обмен данными с АСУ Поврежден канал связи с АСУ Проверить целостность канала связи и устранить его повреждение

Проверка внешнего вида производится в соответствии с указаниями п. 2.2.2. Проверка сопротивления изоляции выполняется по методике п. 2.2.3.

Проверка работоспособности производится по прохождению теста непрерывного фонового контроля системы самодиагностики устройства (п. 2.2.4.1) и проверкой на стендовом оборудовании (п. 2.2.4.3).

Проверка работоспособности дискретных входов и выходов, тестирование связи с АСУ ТП производится при расширенном тестировании по п.2.2.4.2.

4.3 Текущий ремонт



Общие указания по проведению ремонта

Ремонт устройства ЦЗА-27,5-ФКС необходимо производить в случае нарушения его функционирования по назначению, которое выявляется по результатам самодиагностики или после тестовой проверки в режиме ДИАГНОСТИКА.

Ремонт должен проводиться обслуживающим персоналом с группой по электробезопасности персонала не ниже III. Замена съемных модулей возможна специалистами, прошедшими обучение в объеме производства данных работ.

Данные по текущему ремонту составных частей

Ремонтопригодность составных частей устройства ЦЗА-27,5-ФКС обеспечивается:

- блочно-модульной конструкцией с легкосъемными платами и модулями, закрепляемыми в блоках БУ и БЗА;

- взаимозаменяемостью однотипных модулей в БЗА.

Все платы и модули могут быть заменены однотипными непосредственно на месте установки устройства ЦЗА-27,5-ФКС без какой-либо аппаратной настройки.

При замене модуля контроллера автоматики необходимо во вновь установленный модуль ввести уставки и программные ключи данного устройства ЦЗА-27,5-ФКС, а также установить текущее время. Конфигурация, уставки и сетевой адрес могут быть записаны в память контроллера автоматики предварительно, до установки его в БЗА. Информация в отдельно хранящемся модуле сохраняется не менее 5 лет, часы-календарь обеспечивают отсчет времени в течение не менее 200 ч.

Вышедшие из строя платы, модули или устройство ЦЗА-27,5-ФКС в целом, если его невозможно восстановить заменой съемных модулей, должны ремонтироваться на предприятии-изготовителе. Ремонт неисправных модулей производит предприятие, обеспечивающее гарантийное и послегарантийное обслуживание, адрес которого указан в паспорте на устройство ЦЗА-27,5-ФКС.

При проведении текущего ремонта следует соблюдать меры безопасности, изложенные в п. 3.2.

ПРИМЕЧАНИЕ Внимание! Запрещается извлекать и вставлять в БЗА модули или платы без отключения его от сети питающего напряжения.

4.4 Функции самодиагностики

В устройстве ЦЗА-27,5-ФКС осуществляется тест по начальному включению, непрерывный функциональный контроль аппаратных средств, контроль сохранности программного обеспечения и настроек параметров защит и автоматики.

Самодиагностика работы устройства выполняется в течение всего времени работы устройства ЦЗА-27,5-ФКС и обеспечивает:

- контроль связи контроллера автоматики с контроллером защит;

- контроль связи контроллера автоматики с БУ;

Работа программ микроконтроллеров в контроллере защит, контроллере автоматики и в БУ защищена от "зависания" схемами "сторожевого таймера".

Результаты самодиагностики анализируются контроллером автоматики, который выявляет одно из трёх состояний устройства:

- "устройство исправно";

- "частичный отказ устройства" – система диагностики обнаружила неисправность, не влияющую на выполнение основных функций устройства – функций защит;

- "отказ устройства" – система диагностики обнаружила неисправность, препятствующую выполнению функций защит.

Сигналы, индицирующие эти состояния устройства, а также выполняемые при этом действия приведены в таблице 6. Результаты самодиагностики выводятся на дисплей блока управления, а также доступны по каналам АСУ. При полном отказе устройства или при длительном (более 1 с) пропадании оперативного напряжения АСУ это выявляет как потерю связи с устройством. В устройстве ЦЗА-27,5-ФКС предусмотрен тестовый режим диагностики (в окне меню ДИАГНОСТИКА), позволяющий контролировать работоспособность дискретных входов и выходов, органов управления и индикации на лицевой панели БУ и цифровой аппаратной части устройства. Изменение состояния выходных дискретных сигналов в тестовом режиме ДИАГНОСТИКА возможно только после ввода пароля.

Таблица 6-Самодиогностика

Состояние устройства Индикация состояния Действия, выполняемые по результатам самодиагностики
"Исправно" Индикатор "Работа" включен Штатная работа устройства
"Неисправность" Индикатор "Работа" мигает*

Блокируется команда включения ВВ;

формируется сигнал "Вызов".

"Отказ" Индикатор "Работа" выключен Блокируется выдача всех выходных сигналов, кроме сигнала "Отказ ЦЗА".

ПРИМЕЧАНИЕ * - индикатор "Работа" может мигать и вследствие других причин, формирующих обобщенный сигнал "Вызов"; конкретная причина мигания при этом автоматически высвечивается на дисплее блока управления и доступна по каналам АСУ


4.5 Меры безопасности при техническом обслуживании

Все работы по техническому обслуживанию при использовании устройства ЦЗА-27,5-ФКС должны проводиться только после обеспечения условий, блокирующих срабатывание силового оборудования и исключающих создание аварийных ситуаций на объекте использования.

Обслуживающий персонал, проводящий техническое обслуживание, должен иметь группу по электробезопасности персонала не ниже III для обслуживания электроустановок напряжением до 1000 В.

ПРИМЕЧАНИЯ

1) ВНИМАНИЕ: к клеммным соединителям БУ и БЗА подводятся постоянные и переменные напряжения до 300 В!

2) ЗАПРЕЩАЕТСЯ отключать от клеммных соединителей Х1…Х6 НЕОБЕСТОЧЕННЫЕ ЦЕПИ!

Блоки БЗА и БУ изготавливаются с применением негорючих и трудногорючих веществ и материалов в соответствии с требованиями ГОСТ 12.1.004, не содержат веществ и материалов, опасных для жизни, здоровья человека или окружающей среды.

Правила пожарной безопасности и взрывобезопасности должны соответствовать правилам, действующим на объекте.

Таблица 12-Виды технического обслуживания

Виды технического обслуживания

Пункт

РЭ

Наименование объекта технического обслуживания и работы проверка (наладка) при новом включении первый профиактический контроль профилактический контроль тестовый контроль технический осмотр
3.3.1 Внешний осмотр + + + - +
3.3.2 Внутренний осмотр - - + - -
2.2.5.4 Затяжка винтовых соединений + + + - +
2.2.5.5 Качество заземления + + + - +
2.2.5.3 Правильность монтажа + - + - -
2.2.3 Проверка сопротивления изоляции + + + + +
2.2.4.2 Тестовая проверка работоспособности + + + + +
2.2.6 Настройка + - - - -
2.2.6.10

Сохранность в памяти параметров

настройки

+ + + + +
2.2.7 Проверка рабочим напряжением + + + - -
3.3.11

Взаимодействие с защищаемым

объектом

+ + + - -
3.3.12 Очистка - + + - -

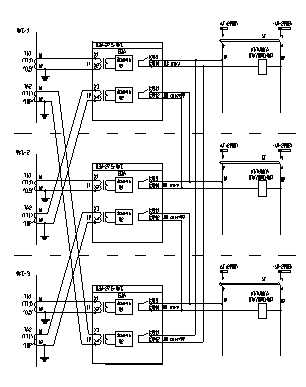

4.6 Пример схемы подключения устройств ЦЗА-27,5-ФКС при резервировании защит фидеров контактной сети

4.7 Настройка

Настройка устройства ЦЗА-27,5-ФКС.

Настройка устройства ЦЗА-27,5-ФКС заключается в выполнении следующих операций:

- установка сетевого адреса данного устройства в АСУ;

- установка показаний часов и календаря;

- задание конфигурации защит и автоматики программными ключами;

- ввод уставок для функций защит и автоматики, а также сервисных функций.Все операции настройки осуществляются с пульта блока управления в соответствующих кадрах меню, отображаемых на дисплее пульта БУ. Выбор кадров меню, движение по ним и изменение параметров настройки осуществляется с помощью кнопок, функции которых приведены в таблице 10.

Примечания

1) В исходном состоянии на дисплей блока управления выводится начальный кадр с текущими значениями тока и напряжения фидера контактной сети;

2) Дисплей автоматически переключается на индикацию начального кадра, если в течение 5 мин не была нажата ни одна кнопка на пульте БУ.

3) Содержание кадров меню и работа с ним приведены в приложении З.

Рисунок 4.- Схема подключения устройств ЦЗА-27,5-ФКС к АСУ

Поля параметров, подлежащие изменению, выделяются миганием. Изменение параметров с помощью органов управления БУ возможно только в режиме МУ после введения пароля. Режим просмотра настроек с помощью органов управления БУ доступен как в режиме МУ, так и в режиме ДУ.

Для ввода уставок необходимо:

- перевести устройство в режим местного управления (если светился светодиод "ДУ", то необходимо нажать кнопку "ДУ/МУ");

- выбрать нужный набор уставок ("1" или "2") кнопкой "УСТАВКА".

- войти в кадр "ОСНОВНОЕ МЕНЮ" (нажать кнопку "МЕНЮ")

- войти в кадр "УСТАВКИ" (стрелками подвести курсор к нужной строке и нажать кнопку "ВВОД");

- последовательно входя в кадры конкретных видов защит (ТО, НДЗ и т.д.), устанавливать их параметры путем подведения мигающего курсора к очередной цифре и изменения ее при помощи стрелок ("ВВЕРХ" или "ВНИЗ").

При вводе (изменении) уставок и параметров необходимо учитывать:

- основные технические данные защит – обозначения и допустимые диапазоны уставок, их дискретность (см. таблицу 4);

- параметры функций автоматики (см. таблицу 5);

- параметры сервисных функций (см. таблицу 6);

После окончания редактирования настроек массив информации следует переписать из блока БУ в блок БЗА. Для этого необходимо выполнить пункт меню "ЗАПИСАТЬ". После ввода пароля в память контроллера автоматики переписываются значения введенных настроек устройства. Выбор нужного набора уставок ("1" или "2") может управляться через дискретный вход "Прогр. 2" или по каналу АСУ. Выбор способа управления набором уставок задается в меню "КОНФИГУРАЦИЯ". Конфигурации защит и автоматики, а также выбор значений уставок для конкретного фидера производится, исходя из требований действующих нормативных документов, в частности:

- ЦЭ-462. Правила устройства системы тягового электроснабжения железных дорог Российской Федерации;

- ЦЭТ-24. Руководящие материалы по релейной защите систем тягового электроснабжения.

Для фидера контактной сети надо выбрать и просчитать комплект из трех защит (основная, резервная и дополнительная), удовлетворяющих 4-м основным требованиям: чувствительность, селективность, отстроенность от нормальных режимов и быстродействие. Основная защита служит для отключения с наименьшим временем срабатывания только одного пораженного участка (ближней зоны), ограниченного выключателями, примыкающими к этому участку. Ближнее резервирование используется для резервирования основных защит своего выключателя, а дальнее – для резервирования защит других выключателей (например, на посту секционирования). Дополнительные защиты и блокировки используются для улучшения чувствительности и селективности основных и резервных защит.

В таблице 11 приведен рекомендуемый состав основных, резервных и дополнительных защит для тяговых подстанций, постов секционирования и пунктов параллельного соединения для различных режимов работы и схем питания контактной сети. Рассчитанные значения уставок могут быть скорректированы по результатам измерения устройствами ЦЗА-27,5, установленными на отходящих присоединениях, конкретных параметров аварийных процессов при проведения опытных коротких замыканий.

Контроль сохранности в памяти параметров настройки

Снять оперативное питание с устройства. Через 1…2 мин вновь подать оперативное питание и убедиться в сохранности параметров настройки и правильности показаний часов.

Перед началом эксплуатации рекомендуется обнулить накопительную информацию.

Для обнуления накопительной информации нужно на дисплее БУ выйти в "ОСНОВНОЕ МЕНЮ", выбрать подменю "СЧЕТЧИК СОБЫТИЙ", в нем выбрать строку "ОЧИСТИТЬ" и нажать кнопку "ВЫБОР".

После выполнения пп. 2.2.6.1 ÷ 2.2.6.11 устройство ЦЗА-27,5-ФКС готово к эксплуатации на объекте.

ПРИМЕЧАНИЕ – Внимание! После внесения любых изменений в настройку устройства ЦЗА-27,5-ФКС следует выполнять пункт 2.2.6.6.


5. Диагностирование микропроцессорных защит при помощи современных приборов

Перед началом ремонтных работ необходимо произвести диагностирование и зафиксировать техническое состояние устройства.

В состав диагностических работ входят проверки:

-внешнего вида;

-сопротивления изоляции;

-работоспособности.



5.1 Внешний осмотр

Перед установкой устройства на объект необходимо произвести его внешний осмотр в следующем объеме:

-проверить комплектность поставки;

-проверить внешний вид.

При внешнем осмотре проверяется:

-отсутствие механических повреждений;

-целостность лакокрасочных покрытий;

-отсутствие деформации и загрязнения контактов соединителей;

-надежность затяжки винтов крепления модулей;

-отсутствие нарушения изоляции проводов и механических повреждений концевых разделок соединительных жгутов из комплекта устройства;

-состояние и правильность выполнения цепей заземления.

Проверка сопротивления изоляции

Проверку электрического сопротивления изоляции всех независимых внешних цепей устройства относительно корпуса и между собой производят мегаомметром.

Проверку сопротивления изоляции производят в холодном состоянии устройства после пребывания его в НКУ по ГОСТ 20.57.406 не менее 2 ч.

Электрическое сопротивление изоляции при НКУ должно быть не менее 100 МОм.

Проверка работоспособности

При проверке технического состояния настроенного ЦЗА- убедитесь в:

-хранении параметров настройки;

-работоспособности измерительных каналов;

-запоминании и хранении параметров аварийных событий и накопительной информации и хода часов при отключенном питании.

Для обеспечения хода часов при отключении питания ЦЗА- должен быть выдержан во включенном состоянии не менее одного часа (заряда внутреннего аккумулятора).

Для автоматизированной проверки ЦЗА- ФКС, включая проверку направленных защит, а также функций, связанных с вычислением симметричных составляющих, необходимости использовать проверочное устройство типа РЕТОМ.

Страницы: 1, 2, 3, 4


© 2010 Собрание рефератов
