Дипломная работа: Анализ алгоритма работы специализированного вычислителя

Эскиз системы в составе специализированного вычислителя представлен на рисунке 1.3.

Рисунок 1.4 – Эскиз механического крепления системы в специализированном вычислителе.


2. РАЗРАБОТКА ФУНКЦИОНАЛЬНОЙ СХЕМЫ И ВЫБОР ЭЛЕМЕНТНОЙ БАЗЫ

2.1 Описание функциональной схемы системы

Для того чтобы выполнить данную задачу нам необходимо иметь следующие узлы:

– узел приема информации из коммуникационного порта ввода/вывода микропроцессора 1879ВМ1;

– блок обмена с последовательным портом;

– блок обмена с буферной памятью;

– скоростная буферная память;

– блок согласования с микроконтроллером;

– блок обмена с часами реального времени;

– блок обмена с основным накопителем;

– микроконтроллер;

– накопитель.

2.1.1 Узел приема информации из коммуникационного порта ввода/вывода микропроцессора 1879ВМ1

Информация поступает с темпом 20 Мбайт/сек, т.е. период обновления информации 50 нс. В дальнейшем эту информацию необходимо сохранять в накопителе. Для обеспечения необходимого объема регистрируемой информации (8 Гб) в приемлемых геометрических размерах целесообразно применять твердотельные накопители на базе микросхем Flash или малогабаритные жесткие диски. Так как разрабатываемый блок будет использоваться в жестких климатических и механических условиях, в которых не могут работать жесткие диски, то будет использоваться твердотельный накопитель. Современные накопители большого объема на базе микросхем Flash памяти не способны обеспечить высокий темп записи, следовательно, нам необходима промежуточная скоростная память. Объем данной промежуточной памяти должен быть выше, чем единичный пакет информации, передаваемой за один обмен. Принятый пакет данных, сохраненный в промежуточной буферной памяти, необходимо переписать в основной накопитель до прихода следующей пачки информации (33 мс).

Исходя из условий технического задания для управления нашей системой и обеспечения связи с ПК нам необходим микроконтроллер со встроенным USB-интерфейсом. Но микроконтроллер не сможет обеспечить достаточного быстродействия. Поэтому для перезаписи данных из промежуточной буферной памяти в основной накопитель необходимо использовать аппаратный автомат перезаписи данных, которым будет управлять микроконтроллер.

Для синхронизации информации с разрабатываемого блока с другими приборами регистрации, а так же для привязки информации нам необходимы часы реального времени, они позволят регистрировать время прихода нового пакета информации от специализированного вычислителя. Тем самым мы показали необходимость пяти блоков: микроконтроллера, промежуточной буферной памяти, основного накопителя большого объема, автомата перезаписи данных из промежуточной буферной памяти в основной накопитель и часов реального времени. Для того, чтобы связать все узлы между собой необходимо согласовать интерфейсы. Для функции согласования нам необходимы узлы которые за это отвечают.

На основе данных рассуждений мы получаем функциональную схему, приведенную на рисунке 2.1.

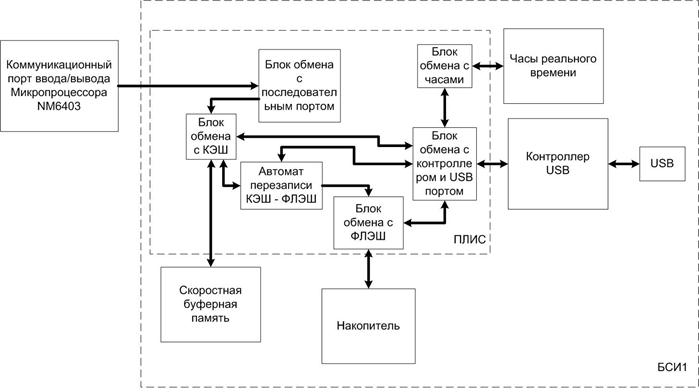

Рисунок 2.1 – Функциональная схема разрабатываемой системы


2.1.2 Блок обмена с последовательным портом

Блок обмена с последовательным портом принимает информацию от специализированного вычислителя по коммуникационному порту ввода/вывода микропроцессора 1879ВМ1 и передает ее в блок обмена с промежуточной буферной памятью. Данный блок содержит следующие входные сигналы:

– восьмиразрядную шину данных;

– один сигнал – строб готовности данных;

– один сигнал приема данных.

Выходные сигналы блока:

– шина адреса;

– шина данных;

– сигнал записи данных;

– сигнал ответа для коммуникационного порта.

Данный блок выполняет следующие функции:

– принимает информацию ;

– синхронизирует принятую информацию с тактовым генератором;

– формирует сигнал ответа для коммуникационного порта ввода/ вывода микропроцессора 1879ВМ1 о том, что данные приняты, который необходим для функционирования интерфейса LINK;

– ведет подсчет принятых байт информации для формирования сигнала окончания сеанса обмена со специализированным вычислителем;

– формирует шину данных, шину адреса, сигнал записи для работы с промежуточной буферной памятью;

– формирует сигнал окончания сеанса обмена.

2.1.3 Блок обмена с буферной памятью

Данный блок служит для преобразования интерфейса скоростной буферной памяти и обеспечивает три следующих режима работы памяти:

– запись принятой информации, поступающей от блока обмена с последовательным портом в скоростную буферную память;

– предоставление доступа микроконтроллеру к скоростной буферной памяти;

– предоставление автомату перезаписи доступа к скоростной буферной памяти для считывания полученных данных.

В блок поступают сигналы:

– от блока обмена по последовательному интерфейсу:

1) шина адреса;

2) шина данных;

3) сигнал записи;

– от блока обмена микроконтроллера:

1) входная шина данных;

2) шина адреса;

3) сигналы чтения;

4) сигнал записи;

5) сигналы управления режимом работы блока;

– от автомата перезаписи информации из буферной памяти в накопитель:

1) шина адреса;

2) сигнал чтения;

– из блока выходят сигналы:

1) шина данных для автомата перезаписи и микроконтроллера;

2) шина адреса для буферной памяти;

3) двунаправленная шина данных для буферной памяти;

4) сигналы управления буферной памятью.


2.1.4 Скоростная буферная память

Это обычная статическая память объёмом до 0,5 М со временем выборки до 25 нс и быстрее. Данный блок напрямую работает только с блоком обмена с буферной памятью (блок преобразования интерфейса).

У неё имеется стандартный интерфейс:

– шина адреса;

– двунаправленная шина данных,

и сигналы управления:

– чтение(OE);

– запись(WE);

– выбор кристалла (CS).

2.1.5 Блок согласования с микроконтроллером

Блок согласования с микроконтроллером необходим для согласования интерфейса микроконтроллера со всеми остальными функциональными узлами. Из управляющих сигналов микроконтроллера будут формироваться сигналы чтения и записи всех основных узлов. Так же данный блок осуществляет деление адресного пространства микроконтроллера.

Логические функции возложенные на блок:

– привязка сигналов интерфейса микроконтроллера к общей тактовой частоте;

– формирование логики работы двунаправленной шины данных микроконтроллера;

– согласование приема и передачи информации от микроконтроллера к внешним устройствам и обратно;

– формирование непрерывного адресного пространства, в котором будут находится все функциональные узлы.

Входные сигналы блока:

-          шина адреса от микроконтроллера;

-          двунаправленная шина данных от микроконтроллера;

-          сигнал чтения от микроконтроллера;

-          сигнал записи от микроконтроллера;

-          шина данных от блока обмена с промежуточной буферной памятью;

-          шина данных от блока обмена с основным накопителем;

-          шина данных от блока обмена с часами реального времени.

Выходные сигналы блока:

-          сигналы управления режимом работы блока обмена с промежуточной буферной памятью;

-          сигналы управления режимом работы блока обмена с накопителем;

-          сигналы управления автоматом перезаписи;

-          шина адреса микроконтроллера;

-          шина данных микроконтроллера;

-          сигнал чтения от микроконтроллера;

-          сигнал записи от микроконтроллера.

Последние четыре сигнала (шина адреса, шина данных, сигнал чтения и сигнал записи) являются глобальными сигналами системы и соединяются со всеми внешними устройствами (промежуточная буферная память, основной накопитель, часы реального времени) через блоки преобразования интерфейса.

2.1.6 Блок обмена с часами реального времени

Данных блок согласует внутренний интерфейс передачи и приема информации от микроконтроллера с последовательным интерфейсом часов реального времени.

Входные сигналы блока:

-          шина данных от блока обмена с микроконтроллером;

-          шина адреса от блока обмена с микроконтроллером;

-          сигнал записи от блока обмена с микроконтроллером;

-          сигнал чтения от блока обмена с микроконтроллером;

-          входные сигналы от часов реального времени.

Выходные сигналы блока:

-          шины данных (времени) для блока обмена с микроконтроллером;

-          выходные сигналы от часов реального времени.

2.1.7 Блок обмена с основным накопителем

Блок обмена с основным накопителем согласует интерфейсы накопителя и внутреннего интерфейса передачи информации. Блок формирует работу накопителя в специализированных режимах работы:

– передача информации из скоростной буферной памяти в накопитель без участия микроконтроллера;

– предоставление микроконтроллеру доступа к ячейкам накопителя.

Входные сигналы блока:

-          шины адреса от блока обмена с микроконтроллером и автомата перезаписи данных;

-          шина данных от блока обмена с микроконтроллером и автомата перезаписи данных;

-          сигналы управления режимом работы от блока обмена с микроконтроллером;

-          сигнал чтения от блока обмена с микроконтроллером;

-          сигналы записи от блока обмена с микроконтроллером и автомата перезаписи данных;

-          входные сигналы от микросхем накопителя большого объема.

Выходные сигналы блока обмена:

-          выходная шина данных для блока обмена с микроконтроллером;

-          выходные сигналы для микросхем накопителя.


2.1.8 Микроконтроллер

Микроконтроллер является основным управляющим узлом данной системы. Он осуществляет общее управление работой разрабатываемого блока и обеспечивает связь с ПК по средствам USB интерфейса. В данной системе микроконтроллер напрямую взаимодействует только с блоком обмена с микроконтроллером.

Входные сигналы блока:

-          двунаправленная шина данных;

-          USB.

Выходные сигналы блока:

-          шина адреса;

-          сигнал чтения;

-          сигнал записи;

-          двунаправленная шина данных;

-          USB.

2.1.9 Накопитель

Накопитель представляет собой набор микросхем Flash памяти большого объема. Данный блок напрямую взаимодействует только с блоком обмена с накопителем.

Входные сигналы блока:

-          сигнал выборки;

-          сигнал записи;

-          сигнал чтения;

-          шина адреса;

-          двунаправленная шина данных.

Выходные сигналы блока:

-          сигнал «Свободен/Занят»;

-          двунаправленная шина данных.

Дальнейшая проработка функциональных узлов блока возможна при выбранной элементной базе, которая позволит более детально определить режимы работы всей системы.

2.2 Выбор элементной базы

Для реализации функциональной схемы проведем выбор элементной базы. На выбор элементов влияет множество факторов вот некоторые из них:

– доступность технической информации о элементах;

– доступность самих элементов в продаже в России;

– возможность применения элемента при заданных внешних условиях;

– масса – габаритные характеристики элементов;

– электрические параметры и характеристики.

Сложность узлов, описанных в функциональной схеме, заставляет переходить на элементы высокой степени интеграции, применять импортную элементную базу. Ниже представлены элементы и их характеристики, на которых остановился наш предварительный выбор.

Основным вычислителем и управляющим звеном блока является микроконтроллер. Так же необходимо чтобы он совмещал в себе функции контроллера USB интерфейса, необходимый для взаимодействия с персональным компьютером. На сегодняшний день существует целый ряд микроконтроллеров разных фирм производителей, которые удовлетворяют этим условиям. Один из наиболее известных производителей микроконтроллеров – ATMEL и микроконтроллеры серии АТ89. Это недорогие микроконтроллеры с известным ядром 8051. Реализация схемы требует минимум дополнительной привязки. Немаловажно и наличие бесплатного ассемблера, компилятора языка С, программатора и драйверов для Windows/Linux. Удобная возможность программирования процессора не по SPI, а «напрямую» по USB каналу. В данной серии есть несколько микроконтроллеров с интерфейсом USB, остановимся на АТ89С5131. В состав данного микроконтроллера входят:

– 32 Кбайт встроенной флэш-памяти с внутрисхемным программированием через USB или UART интерфейсы;

– 4 Кбайт EEPROM для загрузочного сектора (3 Кбайт) и данных (1 Кбайт);

– 1 Кбайт встроенного расширенного ОЗУ;

– USB 1.1 и USB 2.0 FS модуль с прерыванием на завершение передачи.

Микроконтроллер AT89C5131 содержит специальный аппаратный модуль, который позволяет ему обеспечить обмен данными по USB интерфейсу. Структурная схема USB модуля микроконтроллера АТ89С5131 приведена на рисунке 2.2. Для работы данного модуля необходимы опорные синхроимпульсы с частотой 48 МГц, которые вырабатываются контроллером синхронизации. Эти синхроимпульсы используются для формирования 12 МГц тактовых импульсов из принятого дифференциального потока данных на высокой скорости, соответствующей требованиям к USB устройствам.

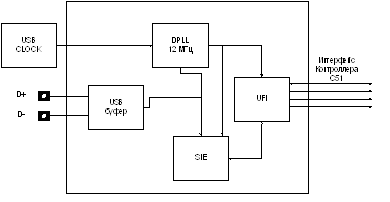

Рисунок 2.2 – Структурная схема USB модуля микроконтроллера АТ89С5131

Микросхема RTC4543 является микросхемой часов реального времени. Данная микросхема имеет способность сохранять данные в очень широком диапазоне напряжений, кроме того, в неактивном режиме имеет крайне малое энергопотребление, что позволяет применять для поддержания их работоспособности батареи малых габаритов. Микросхема часов обладает следующими характеристиками:

– точность работы часов (макс.) – 1 мин/мес. при температуре 25 °С;

– температурный рабочий диапазон – от минус 40 до +85 °С;

– время доступа к данным памяти – от 70 нс;

– напряжение питания – от 2,5 до 5,5 В;

– коррекция хода календаря на 100 лет;

– автоматическая коррекция високосного года.

В качестве скоростной буферной памяти будет использована микросхема IDT71V424S15YI, которая представляет собой высокоскоростное статическое ОЗУ организованное 512 к × 8 бит. Она произведена по фирменной высокопроизводительной и очень надежной технологии фирмы Integrated Device Technology (IDT). В неактивном режиме имеет низкое энергопотребление. Основные характеристики микросхемы:

– минимальная длительность сигнала записи – 15 нс;

– время выборки адреса – не более 12 нс;

– напряжение питания 3,3 В;

– время перехода в активный/неактивный режим – 6 нс;

– температурный диапазон хранения данных – от минус 55 до +125 °С.

Цифровая часть системы выполнена на базе ПЛИС. Это удобная в освоении и применении элементная база, альтернативы которой в данном случае не существует. Последние годы характеризуются резким ростом плотности упаковки элементов на кристалле и резким падением цен на ПЛИС, что позволило широко применять ПЛИС в системах обработки сигналов. Высокое быстродействие и упаковка на кристалле достаточного объёма памяти однозначно определили выбор ПЛИС.

В разработанной системе применена микросхема ПЛИС EPF10K30AQI240-3 фирмы Altera Corporation семейства FLEX 10KA. Такой выбор обусловлен тем, что семейство FLEX10KA является наиболее доступным. Только это семейство имеет градацию скорости 3, которая удовлетворяет необходимым требованиям. Выбранная ПЛИС имеет 6 встроенных блоков памяти емкостью 2048 бит, корпус TQFP-240 коммерческого исполнения. Напряжение питания микросхемы EPF10K30AQI240-3 составляет +3,3 В. Данная микросхема обеспечивает достаточное быстродействие и обладают необходимым для системы регистрации данных объемом встроенных блоков памяти ЕАВ. Микросхемы EPF10K30AQI240-3 поддерживает программирование и реконфигурирование в системе, это означает, что программирование проходит в составе системы без использования программатора на смонтированной плате, причем программирование ПЛИС или конфигурационного ПЗУ может производиться многократно. Программирование производится по стандартному JTAG интерфейсу (используется стандарт IEEE Std. 1149.1-1990). Для программирования и загрузки конфигурации ПЛИС используется кабель ByteBlasterMV.

Так как выбранная микросхема ПЛИС выполнена по технологии SRAM, требующей загрузки конфигурации при включении питания, в системе необходимо использовать конфигурационное ПЗУ. В качестве конфигурационного ПЗУ была выбрана микросхема EPC2TI32, которая, так же как и ПЛИС, поддерживает программирование в системе по стандарту JTAG.

Основной накопитель выполнен на базе микросхемы ФЛЭШ K9K49G08U0M емкостью 4 Гбит с резервом емкостью 128 Мбит организованы как 512 М × 8 бит. Технология И-НЕ обеспечивает наилучшее соотношение «цена-качество» на рынке полупроводниковых запоминающих устройств. Операция записи страницы объемом 2112 байт может быть выполнена за 200 мкс. Операция стирания блока объемом 128 Кбайт может быть выполнена за 2 мс. Данные со страницы данных могут быть прочитаны циклами по 30 нс на байт. Выводы I/O служат как двунаправленный порт для ввода команд, адреса и ввода/вывода данных. Внутренний контроллер записи автоматизирует все функции записи и стирания, включая частоту повторения импульсов там, где это необходимо, а также внутреннюю верификацию и ограничение данных. Даже интенсивно записывающие системы могут воспользоваться преимуществами расширенной достоверности 100 Kциклов записи/стирания K9K4G08U0M, обеспечивая ЕСС (код исправления ошибок) по алгоритму отображения в реальном времени. Микросхемы K9K4G08U0M являются оптимальным решением для применения в разрабатываемой системе регистрации данных в качестве твердотельного накопителя большого объема памяти.

Микросхема K9K4G08U0M – это память объемом 4224 Мбит, организованная как 262144 строки (страницы) по 2112×8 столбцов. Запасные 64 столбца находятся по адресам начатая с 2048 по 2111. 2112-ти байтовый регистр данных и 2112-ти байтовый кэш-регистр последовательно соединен с остальными. Эти последовательно соединенные регистры соединены с массивом ячеек памяти, для согласования передачи данных между I/O буферами и ячейками памяти при операции чтения или записи страницы. Массив памяти складывается из 32-х ячеек, последовательно соединенных для формирования И-НЕ структуры. Каждая из 32 ячеек находятся на различных страницах. Блок состоит из 2 строк с И-НЕ структурой. И-НЕ структура состоит из 32 ячеек. Всего в блоке 1081344 И-НЕ ячеек. Операции чтения и записи выполняются постранично, тогда, как операция стирания выполняется поблочно. Массив памяти состоит из 4096 отдельно стираемых блоков объемом 128 Кбайт. Структура микросхемы K9K4G08U0M приведена на рисунке 2.3.


Рисунок 2.3 – Структура микросхемы K9K4G08U0M

Адрес K9K4G08U0M мультиплексирован на 8 выводов (таблица 2.1). Такая схема существенно уменьшает число выводов и допускает дальнейшее повышение плотности с сохранением согласованности на системной плате. Команды, адрес и данные записываются через входы/выходы переводом WE в низкий уровень при низком уровне на входе СЕ. Данные сохраняются по фронту сигнала WE. Сигналы разрешение записи команды (CLE) и разрешение записи команды адреса (ALE) используются для мультиплексирования команд и адреса соответственно из приходящих на входы/выходы данных. Некоторые команды требуют одного шинного цикла, например, команда сброса, команда чтения состояния и т.д. Для других команд, таких как чтение страницы, стирание блока и запись страницы, необходимо 2 цикла: один на установку и другой – на исполнение команды. 512 Мбайт физического объема требуют 30-разрядного адреса, таким образом, необходимо 5 циклов записи адреса: 2 цикла для адресации по столбцам (Column) и 3 цикла для адресации по строкам (Row).

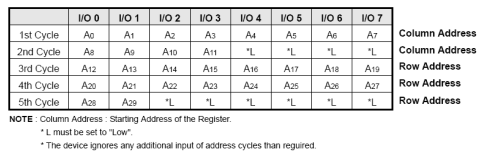

Таблица 2.1 – Адресация микросхемы K9K4G08U0M


Для операции чтения и записи страницы так же необходимы 5 циклов записи адреса, следующие за нужной командой. Однако для операции стирания блока требуется всего 3 цикла записи адреса (адрес страницы). Операции с устройством выбираются записью специальных команд в командный регистр (таблица 2.2).

Таблица 2.2 – Список команд микросхемы K9K4G08U0M

Функция 1 цикл 2 цикл Внеочередная команда
Чтение 00h 30h
Чтение для перезаписи 00h 35h
Чтение сигнатуры 90h -
Сброс FFh - V
Запись на страницу 80h 10h
Запись в кэш 80h 15h
Перезапись 85h 10h
Стирание блока 60h D0h
Произвольный ввод данных* 85h -
Произвольный вывод данных* 05h E0h
Чтение статуса 70h - V

* Произвольный ввод/вывод данных возможен в пределах 1 страницы.

Ускорить запись данных можно при помощи кэш-регистра объемом 2112 байт. Запись в кэш-регистр может быть произведена во время перезаписи данных из регистра данных в ячейки памяти (во время программирования). После окончания программирования, при наличии данных в кэш регистре, внутренний контроллер микросхемы перепишет данные из кэш-регистра в регистр данных и начнет запись новой страницы.

Устройство реализует функцию автоматического чтения при включении питания, которая обеспечивает последовательный доступ к данным первой страницы после включения питания без ввода команды и адреса.

В дополнение к расширенной архитектуре и интерфейсу устройство включает функцию резервного копирования данных с одной страницы на другую без использования внешней буферной памяти. Т.к. трудоемкие циклы последовательного доступа и ввода данных исключены, то производительность системы для применения в полупроводниковых дисках значительно улучшена.

Устройство может содержать недопустимые блоки при первом использовании. Во время использования микросхемы количество недопустимых блоков может возрасти. Недопустимые блоки – это блоки, которые содержат 1 или более изначально неработоспособных битов, надежность которых не гарантируется компанией Samsung. Устройства с недопустимыми блоками имеют тот же уровень качества и те же динамические и статические характеристики, как и устройства без таких блоков. Недопустимые блоки не влияют на работу нормальных блоков, потому что они изолированы от разрядной шины и общей шины питания транзистором выбора. Система спроектирована таким образом, что у недопустимых блоков блокируются адреса. Соответственно, к некорректным битам попросту нет доступа. Первый блок, помещаемый в 00-й адрес, должен использоваться для хранения загрузочной информации. SAMSUNG уверяет, что он будет гарантированно допустимым, не требующим исправления ошибок в течение 1 Кциклов записи/чтения.

Изначально содержимое всех ячеек микросхемы стерто (FFh), за исключением ячеек, где хранится информация о недопустимых блоках, записанная до этого. Допустимость блока определяется 1-ым байтом запасного пространства. Samsung уверяет, что 1 или 2 страница каждого недопустимого блока по адресу столбца 2048 содержит данные, отличающиеся от FFh. Так как информация о недопустимых блоках является стираемой, то в большинстве случаев стирания ее невозможно восстановить. Поэтому, в системе должен быть заложен алгоритм, способный создать таблицу недопустимых блоков, защищённую от стирания и основанную на первоначальной информации о бракованных блоках. Любое намеренное стирание информации о недопустимых блоках запрещено.

Следовательно есть вероятность выхода из строя блоков микросхемы во время эксплуатации системы, что может привести к потере информации. Для повышения надежности хранения информации следует увеличить объем основного накопитель в два раза до 8 Гб.


3. РАЗРАБОТКА ПРИНЦИПИАЛЬНОЙ ЭЛЕКТРИЧЕСКОЙ СХЕМЫ

В процессе разработки ПЭС необходимо сопоставить узлам функциональной схемы их электрические эквиваленты. Разделим процесс разработки принципиальной схемы системы на пять этапов:

– микросхема ПЛИС со схемой загрузки;

– микроконтроллер AT89C5131 и USB интерфейс;

– микросхема часов реального времени и ее питание;

– накопитель, повышение быстродействия его работы;

– быстрая промежуточная память.

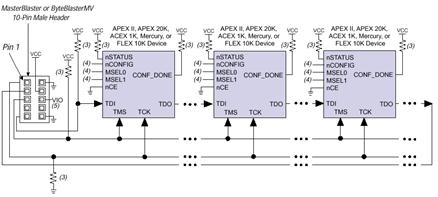

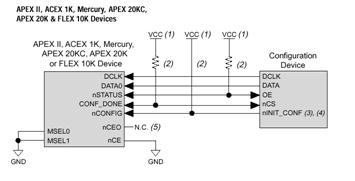

3.1 Микросхема ПЛИС со схемой загрузки

При реализации функциональных блоков в ПЛИС процесс разработки ПЭС сводится к выделению необходимых внешних линий связи и формирования цепей загрузки ПЛИС. В таблице 3.1 приведены внешние связи, сгруппированные по функциональному признаку, которые будут подключены к пользовательским выводам ПЛИС.

Таблица 3.1 – Перечень необходимых пользовательских контактов микросхемы ПЛИС

Сигнал Функция
ГРУППА УПРАВЛЯЮЩЕГО КОНТРОЛЛЕРА
AD[7..0] Двунаправленная шина данных и адреса (младший байт) контроллера
A[15..8] Шина адреса (старший байт)
RST Сигнал сброса контроллера
RD Сигнал чтения данных (от контроллера)
CLK_PR Тактовая частота контроллера
WR Сигнал записи данных (от контроллера)
T0 Вход внешней частоты таймера 0
T1 Вход внешней частоты таймера 1
INT0 Внешнее прерывание 0
INT1 Внешнее прерывание 1
PSEN Сигнал для перевода в режим программирования
ALE Сигнал разрешения записи адреса от контроллера
EA Сигнал разрешения внешнего доступа
ГРУППА ФЛЕШ
ND[7..0] Двунаправленная шина адреса, данных, команд.
NCE[15..0] Сигналы выбора одной из 16 микросхем Flash
RBN[3..0] Сигналы Свободен/Занят от 4 банков Flash
WP[3..0] Сигналы разрешения записи в 4 банка Flash
NWE Сигнал записи во Flash
NRE Сигнал чтения данных Flash
NALE Строб адреса Flash
NCLE Строб команды Flash
ГРУППА СКОРОСТНОЙ БУФЕРНОЙ ПАМЯТИ (КЕШ)
ERA[18..0] Шина адреса КЕШ
ERD[7..0] Двунаправленная шина данных КЕШ
ERCS Сигнал выбора КЕШ
ERWE Сигнал записи КЕШ
EROE Сигнал чтения КЕШ
ГРУППА ЧАСОВ
DTM0 Двунаправленный вывод данных
DTM1 Сигнал тактирования входных, выходных данных
DTM2 Сигнал записи данных
DTM3 Сигнал выборки микросхемы
ГРУППА LINK
LN[7..0] Шина данных
LN8 Выходной сигнал «ДАННЫЕ ПРИНЯТЫ»
LN9 Входной сигнал «ДАННЫЕ ГОТОВЫ»
LN10 Входной сигнал запроса на захват шины
LN11 Выходной сигнал разрешения захвата шины
LN12 Входной сигнал работы управляющего порта
ГРУППА «РАЗНОЕ»
RESERV[9..0] Резервная шина
LED[2..0] Индикаторы

Для обеспечения конфигурирования ПЛИС совместим две стандартные схемы конфигурирования, рекомендованные фирмой производителем (ALTERA). Первая схема конфигурации (JTAG-цепочка) позволяет независимо загружать прошивку в конфигурационную микросхему и ПЛИС. Она используется на этапе настройки, проверки и конфигурирования загрузочной памяти. Вторая цепочка (режим пассивной последовательной конфигурации) используется в штатной работе ячейки. При включении питания при ее помощи информация из конфигурационной микросхемы переписывается в ПЛИС.

Элементы D1, D2 образуют JTAG-цепочку, организованную для загрузки элементов в системе. Кроме того JTAG, являясь стандартом периферийного сканирования, позволяет осуществлять проверку (верификацию) загруженной конфигурации ПЛИС и конфигурационного ПЗУ. Схема включения данных элементов подчиняется схеме функционирования JTAG-цепочки /3/ (рисунок 3.1).

Рисунок 3.1 – Схема функционирования JTAG-цепочки

Все резисторы схемы функционирования JTAG-цепочки выбраны номиналом 1 кОм, согласно рекомендации фирмы ALTERA.

На рисунке 3.2 представлена схема для пассивной последовательной конфигурации.


Рисунок 3.2 – Схема для пассивной последовательной конфигурации

Все резисторы схемы для пассивной последовательной конфигурации (рисунок 3.2) выбраны номиналом 1 кОм, согласно рекомендации фирмы ALTERA.

Характеристики выводов конфигурирования приведены в таблице 3.2.

Таблица 3.2 – Перечень характеристик выводов конфигурирования микросхемы ПЛИС

Название

вывода

Тип вывода Описание

MSEL0

MSEL1

Вход Двухбитовый вход конфигурации.
nSTATUS

Двунаправленный,

открытый сток

Микросхема устанавливает логический "0" на выводе сразу же после включения питания и снимает его не позже чем через 5 мкс (при использовании конфигурационной микросхемы она удерживает логический "0" на выводе nSTATUS в течение 200 мс).

Напряжение на выводе nSTATUS должно подтягиваться к напряжению VCC при помощи нагрузочного резистора сопротивлением1 кОм.

При обнаружении ошибки конфигурирования вывод nSTATUS устанавливается конфигурируемой ПЛИС в логический "0".

Во время конфигурирования или инициализации установка внешней схемой логического "0" на выводе nSTATUS не влияет на конфигурируемую ПЛИС. При использовании конфигурационной микросхемы логический "0" на выводе nSTATUS вызовет попытку конфигурации ПЛИС конфигурационной микросхемой.

nCONFIG Вход Вход управления конфигурацией. Логический "0" – сбрасывает конфигурируемую микросхему. Конфигурирование начинается по положительному перепаду. При логическом "0" на nCONFIG все I/O-выводы находятся в третьем состоянии.
DCLK Вход Вход тактового синхросигнала конфигурируемой ПЛИС от внешнего источника. В PSA или PPA-схемах конфигурирования на выводе DCLK должна быть логическая "1", для исключения неопределенного состояния.
nCE Вход Выбор микросхемы уровнем логического "0". Логический "0" на выводе nCE выбирает микросхему для запуска конфигурирования. Во время конфигурирования одной микросхемы на выводе должен оставаться логический "0". Уровень логического "0" должен быть на nCE во время конфигурации, инициализации и пользовательского режима
nCEO Выход

Выход переходит в логический "0" после выполнения конфигурирования.

Используется в схемах с несколькими конфигурируемыми микросхемами.

DATA0 Вход Вход данных. В последовательных режимах конфигурирования, на вывод DATA0 подаются битовые конфигурационные данные ПЛИС.
TDI Вход Выводы JTAG. При использовании этих выводов как пользовательских I/O-выводов, до и во время конфигурирования, их состояния должны сохраняться неизменными. Это необходимо для исключения возможности загрузок случайных JTAG-инструкций.
TDO Выход
TMS Вход
TCK Вход
CONF_DONE

Выход, открытый

сток

Выход статуса. Может использоваться для сигнализации того, что микросхема инициализирована, и находиться в режиме заданным пользователем.

Во время конфигурирования на выводе CONF_DONE устанавливается логический "0". До и после конфигурирования, вывод CONF_DONE освобождается и напряжение на нем подтягивается

к напряжению VCC с помощью внешнего нагрузочного резистора. До конфигурации CONF_DONE находится в третьем состоянии, поэтому он подтягивается к логической "1" при помощи внешнего нагрузочного резистора. Таким образом, для определения состояния микросхемы необходимо обнаружить переход из логического "0" в логическую "1".

Эта опция устанавливается в САПР QUARTUS II.


3.2 Контроллер обмена с USB каналом

При построении ПЭС нам необходимо решить три задачи:

– режим работы с внешней памятью, при этом часть двунаправленных портов ввода вывода становятся шинами адреса, шинами данных и сигналами управления. Данный режим нам необходим для согласования микроконтроллера с внешними устройствами;

– необходимо согласовать контроллер с USB интерфейсом;

– для управляющего контроллера необходимо обеспечить загрузку программы во внутреннюю Flash-память.

Для обеспечения второго и третьего перечислений необходимо применить стандартные решения, предложенные разработчиком. Для этого воспользуемся схемой, предложенной в /1/ и представленной на рисунке 3.3.

Так же по третьему перечислению необходимо отметить, что внутри контроллера существует два загрузчика: пользовательский и аппаратный (HBL, Hadware BootLoader). Пользовательский загрузчик позволяет запускать программы, записанные в память микроконтроллера, а аппаратный позволяет осуществить запись самой программы. В данной схеме перевести контроллер в режим программирования (записи программы) можно выполнив следующую последовательность действий:

– отключить прибор от USB-шины, разомкнув перемычку Р2 (линия VREF);

– удерживая кнопки К3 (линия RESET) и К2 (линия PSEN) подключить прибор к USB-шине, замкнув перемычку Р2;

– отпустить кнопку К3;

– отпустить кнопку К2.

На базе схемы приведенной на рисунке 3.3 получаем схему включения контроллера представленную на рисунке 3.4. В данной схеме шина адреса, шина данных и управляющие сигналы, необходимые для работы микроконтроллера с внешними устройствами соединены с ПЛИС, а перевод контроллера в режим загрузки осуществляется при помощи переключателя S21.

Рисунок 3.3 – Типовая схема включения контроллера

Рисунок 3.4 – Схема соединения для микроконтроллера AT89C5131

3.3 Микросхема часов реального времени и их питание

Схема включения микросхемы часов реального времени приведена на рисунке 3.5. Особенностью данной схемы является параллельное включение четырех конденсаторов большой емкости (1 Ф) в цепь питания микросхемы. Эти конденсаторы выполняют роль аккумулятора.

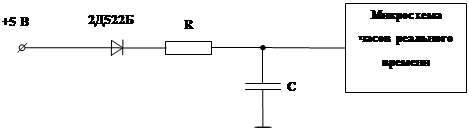

Рисунок 3.5 – Эквивалентная схема питания часов реального времени в автономном режиме работы

Аккумулятор предназначен для обеспечения питания микросхемы часов реального времени при отсутствии общего питания. Это необходимо при проведении автономных летных испытаний для того чтобы обеспечить бесперебойную работу часов до момента окончательной проверки изделия и начала испытания (включения прибора). Временная диаграмма заряда/разряда конденсаторной батареи приведена на рисунке 3.6.

Страницы: 1, 2, 3


© 2010 Собрание рефератов
