Курсовая работа: Отопление и вентиляция гражданского здания г. Воронежа

Курсовая работа: Отопление и вентиляция гражданского здания г. Воронежа

Федеральное агентство по образованию (Рособразование)

Архангельский государственный технический университет

Кафедра промышленной теплоэнергетики

Курсовая работа

По дисциплине: "Энергетические системы обеспечения жизнедеятельности"

На тему: "Отопление и вентиляция гражданского здания г. Воронежа"

Чирков Дмитрий Валентинович

курс III группа ОСП

Архангельск

2008


Содержание

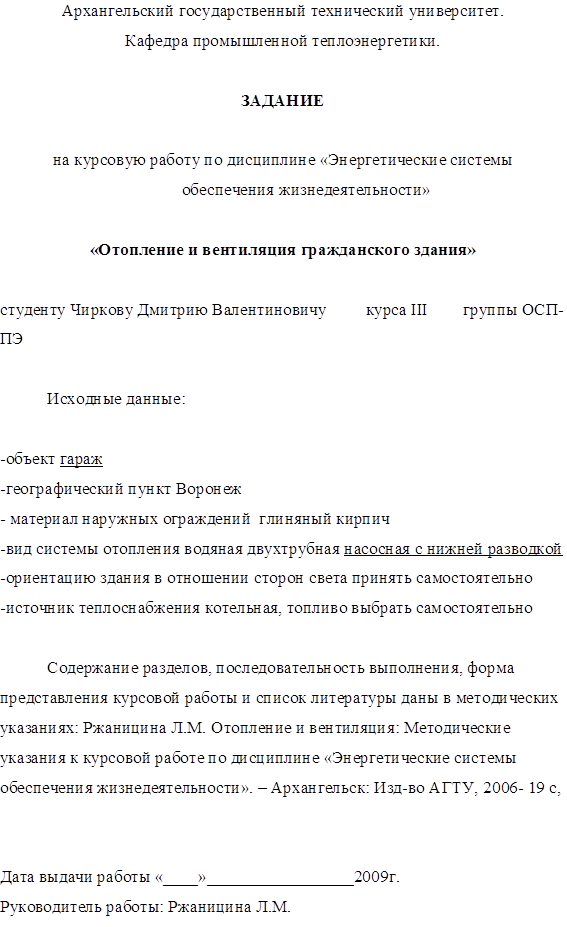

1. Задание

2. Теплотехнический расчет

3. Расчет теплопотерь отапливаемых помещений

4. Расчет нагревательных приборов

5. Расчет котлов и вспомогательного оборудования

6. Расчет помещения встроенной котельной

7. Гидравлический расчет двухтрубной водяной системы отопления

8. Расчет системы вентиляции

9. Используемые источники



2. Теплотехнический расчет

Определение оптимальных ограждающих конструкций и определение общего термического сопротивления ограждающих конструкций.

Требуемое термическое сопротивление теплопередаче

, (м2·К)/Вт,

где  - расчетная температура воздуха в помещении, находим по таблице 1,4 [1], оС;

 - расчетная температура наружного воздуха, находим по таблице 1,3 [1], оС;

 - коэффициент, учитывающий характер омывания ограждения наружным воздухом [1];

 - коэффициент теплоотдачи от воздуха помещения к внутренней поверхности наружного ограждения [2], Вт/(м2·К)

 - нормируемый перепад температур [3], оС.

Определяются градусо-сутки отопительного периода

,

где  - средняя температура отопительного периода (таблица 1,3 [1]), оС;

 - продолжительность отопительного периода (таблица 1,3 [1]), сут.

Приведенное сопротивление теплопередаче для стен


 (м2·К)/Вт;

для чердачных перекрытий

, (м2·К)/Вт;

для окон

, (м2·К)/Вт;

В качестве расчетного требуемого термического сопротивления  принимается наибольшее из двух значений  и .

Определяется минимально допустимая толщина тепловой изоляции

, м

где  - коэффициент теплопроводности материала изоляции, Вт/(м·К);

 - коэффициент теплоотдачи от наружной поверхности ограждения к наружному воздуху (таблица 1.5 [1]), Вт/(м2·К);

 - толщина материального слоя (таблица 1.14 [1]), м;

 - коэффициент теплопроводности материала слоя (таблица 1.1 [1]), Вт/(м·К)

Фактическое термическое сопротивление

, (м2·К)/Вт.


Исходные данные

Внутренняя температура воздуха для большинства помещений оС.

Расчетная температура наружного воздуха для г. Воронеж  оС.

Средняя температура отопительного периода  оС.

Продолжительность отопительного периода  сут.

Расчет стен

Коэффициент теплоотдачи от воздуха помещения к внутренней поверхности наружного ограждения  Вт/(м2·К).

Нормируемый перепад температур  оС, по условию принять не более 7 оС, следовательно, принимаем  оС

Коэффициент, учитывающий характер омывания ограждения наружным воздухом для наружных стен .

Требуемое термическое сопротивление теплопередаче

 (м2·К)/Вт;

Градусо-сутки отопительного периода

;

Приведенное сопротивление теплопередаче

 (м2·К)/Вт;

В качестве расчетного термического сопротивления принимаем  (м2·К)/Вт.


Принимаем следующую конструкцию стены

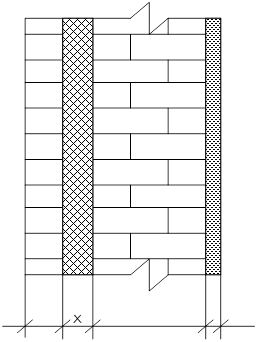

Рисунок 1. Разрез стены

В качестве теплоизоляционного материала принимаем пенополиуретан с коэффициентом теплопроводности  Вт/(м·К) (таблица 1.4.2 [2]).

Для г. Воронеж при нормальном влажностном режиме помещений группа условий эксплуатации ограждений А (таблица 1,2 [1]).

Коэффициент теплопроводности для обыкновенного глиняного кирпича Вт/(м·К) (таблица 1.1 [1]).

Коэффициент теплопроводности для штукатурки из цементно-песчаного раствора  Вт/(м·К) (таблица 1.1 [1]).

Минимально допустимая толщина тепловой изоляции

 м.

Принимаем стандартную толщину теплоизоляционного материла  м.

Фактическое термическое сопротивление

 (м2·К)/Вт.

Расчет перекрытия

Коэффициент теплоотдачи от воздуха помещения к внутренней поверхности наружного ограждения  Вт/(м2·К).

Нормируемый перепад температур  оС, по условию принять не более 6 оС, следовательно, принимаем  оС

Коэффициент, учитывающий характер омывания ограждения наружным воздухом .

Требуемое термическое сопротивление теплопередаче

 (м2·К)/Вт;

Градусо-сутки отопительного периода

;

Приведенное сопротивление теплопередаче

 (м2·К)/Вт;

В качестве расчетного термического сопротивления принимаем (м2·К)/Вт.

Принимаем следующую конструкцию перекрытия

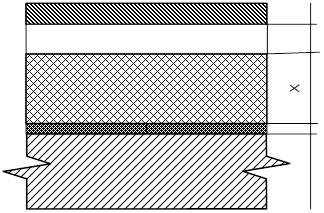

Рисунок 3. Перекрытие

В качестве теплоизоляционного материала принимаем утеплитель-минералватная плита с коэффициентом теплопроводности  Вт/(м·К) (таблица 1.15 [1]).

Теплопроводности материалов:

Покрытие рубероид: δиз = 6мм;  Вт/(м·К) (таблица 1.1 [1]).

Железобетонная стяжка: δиз = 30мм;  Вт/(м·К).

Пароизоляционный слой из пергамина: δиз = 2мм ; Вт/(м·К)

Железобетонное перекрытие: δиз = 140мм ; Вт/(м·К)

Минимально допустимая толщина тепловой изоляции

 м.

Принимаем, стандартную толщину теплоизоляционного материла 0,06 м.

Фактическое термическое сопротивление

 (м2·К)/Вт.


Расчет окон

Градусо-сутки отопительного периода

;

Приведенное сопротивление теплопередаче

 (м2·К)/Вт;

По таблице 1.4.4 [2] выбираем двойное остекление в спаренных переплётах:  (м2·К)/Вт.

Проверка наружных ограждений на конденсацию влаги

Температура внутренней поверхности ограждения вычисляется по формуле

,

где

 оС.

По I-d диаграмме влажного воздуха определяем температуру точки росы оС, при относительной влажности 50%.

Следовательно,  конденсации влаги происходить не будет.


3. Расчет теплопотерь отапливаемых помещений

Теплопотери рассчитываются с целью оптимального расчета и конструирования системы отопления. Тепловые потери подразделяются на основные и добавочные.

Основные теплопотери

, Вт

где  - коэффициент теплопередачи ограждения, Вт/(м2·К);

 - поверхность ограждения определяется по правилам линейного обмера, м2;

Для ворот и наружных дверей вместо  подставляется разность коэффициентов теплопередачи окна и стены (или наружных дверей и стены).

По таблице 1,16 [1] находим: наружные одинарные ворота принимаем: к=4,65 Вт/(м2·К).

Наружные двери: к=4,65 Вт/(м2·К).

Для наружных стен  Вт/(м2·К);

Для перекрытия  Вт/(м2·К);

Для окон  Вт/(м2·К).

Добавочные теплопотери

1. На ориентацию ограждений в отношении сторон света


Рисунок 5. Поправка на ориентацию ограждений в отношении стран света

2. На обдувание ограждения ветром зависит от скорости ветра за 3 наиболее холодных месяца и от того защищено или незащищено ограждение или нет.

По таблице 1.3 [1] находим для г. Воронеж средняя скорость ветра 5,4 м/с.

Для защищенных ограждений размер добавки 10 %.

3. На угловые помещения размер добавки 5 %.

4. В зависимости от конструкции наружного входа:

для одиночных дверей β=0,65H

Определение теплопотерь через полы, расположенные на грунте

Площадь этажа разбивается на зоны. Зона – полоса 2 м, параллельно наружным стенам. Для каждой зоны установлено свое термическое сопротивление.

Для неутепленных полов термическое сопротивление зон:

 (м2·К)/Вт;

 (м2·К)/Вт;

 (м2·К)/Вт;

 (м2·К)/Вт.


Таблица 1. Расчет теплопотерь


№ отапли-ваемо-го поме-щения

Наимено-вание помещения и tв, оС

 Наиме-нова-ние ограж-дения Ориен-тация ограж-дения Размеры ограждения,м.

Пло-щадь ограж-дения, м2

Расчёт-ная раз-ность темпе-ратур tв-tн, оС

К , Вт/(м2∙ºС)

Qосн , Вт

 Добавки, %

Qдоб Вт

Qобщ Вт
Стра-ны света Ве-тер Дру-гие
101

Архив

+18

 НС Ю 2,2*4,5 9,9 50 0,43 213 0 10 5 32 245
ДО Ю 1,5 1,8 2,7 50 2,63 447 0 10 5 67 514
Пт - 2,2 1,0 2,2 50 0,28 31 - - - - 31
Пл Iзона 2,2 1,0 2,2 50 1/ 2,15 51 - - - - 51
102 Склад 14 Пт - 3,0 2,2 6,6 52 0,28 96 - - - - 96
Пл Iзона 0,9 2,2 1,98 52 1/ 2,15 48 - - - - 48
IIзона 2 2,2 4,4 52 1/ 4,3 53 - - - - 53
IIIзона 0,2 2,2 0,44 52 1/ 8,6 3 - - - - 3
103 Буфет 16 Пл - 2,2 3,8 8,36 54 0,28 126 - - - - 126
Пт IIIзона 2,2 1,7 3,74 54 1/ 8,6 23 - - - - 23
IVзона 2,2 2,1 4,62 54 1/ 14,3 17 - - - - 17
104 Комната отдыха 18 Пт - 2,2 1,4 3,08 56 0,28 48 - - - - 48
Пл IVзона 2,2 1,4 3,08 56 1/ 14,3 12 - - - - 12
105 Коридор 18 НС Ю 1,7 4,5 7,65 56 0,43 184 0 10 5 28 212
ВС З 1,0 4,5 4,5 6 0,71 19 - - - - 19
ВС З 3,1 5,1 15,81 4 0,71 45 - - - - 45
НДД Ю 0,9 2,2 1,98 56 2,33 258 0 10 5 39 297
Пт - (2,8*1,6)+(11,4*1,7) 23,86 56 0,28 374 - - - - 374
Пл Iзона 1,7*2 3,4 56 1/ 2,15 89 - - - - 89
IIзона 1,7*2 3,4 56 1/ 4,3 44 - - - - 44
IIIзона (2*1,7)+(5,4*1,3)+(0,2*3,1) 11,04 56 1/ 8,6 72 - - - - 72
IVзона (0,4*3,7)+(1,4*3,1) 5,82 56 1/ 14,3 23 - - - - 23
106 Офис 16 НС Ю 4,9 4,5 22,05 54 0,43 512 0 10 5 77 589
НС З 4,6 4,8 22,08 54 0,43 513 10 10 5 128 641
ДО Ю 1,5 1,8 2,7 54 2,63 383 0 10 5 57 440
ДО З 1,5 1,8 2,7 54 2,63 383 10 10 5 96 479
Пт - 4,5*4,1 18,45 54 0,28 279 - - - - 279
Пл Iзона 2*(4,5+4,1) 17,2 54 1/ 2,15 432 - - - - 432
IIзона (2*0,6)+(2*2,1) 9,2 54 1/ 4,3 116 - - - - 116
IIIзона 0,6*0,1 0,06 54 1/ 8,6 0,4 - - - - 0,4
107 Офис 16 НС З 4,2 5,8 24,36 54 0,43 566 10 10 5 142 708
ДО З 1,5 1,8 2,7 54 2,63 383 10 10 5 96 479
Пт - 4,2 4,5 18,9 54 0,28 286 - - - - 286
Пл Iзона 2*4,2 8,4 54 1/ 2,15 211 - - - - 211
IIзона 2*4,2 8,4 54 1/ 4,3 105 - - - - 105
IIIзона 0,6*4,2 2,52 54 1/ 8,6 16 - - - - 16
108 Офис 16 НС З 2,7 6,0 16,2 54 0,43 376 10 10 5 94 470
ДО З 1,5 1,8 2,7 54 2,63 383 10 10 5 96 479
Пт - 2,7 4,5 12,15 54 0,28 184 - - - - 184
Пл Iзона 2*2,7 5,4 54 1/ 2,15 136 - - - - 136
IIзона 2*2,7 5,4 54 1/ 4,3 68 - - - - 68
IIIзона 0,6*2,7 1,62 54 1/ 8,6 10 - - - - 10
109 Туалет 14 НС З 2,2 5,5 12,1 52 0,43 281 10 10 5 70 351
ДО З 1,5 1,8 2,7 52 2,63 369 10 10 5 92 461
Пт - 2,2 3,0 6,6 52 0,28 96 - - - - 96
Пл Iзона 2,2*2 4,4 52 1/ 2,15 106 - - - - 106
IIзона 2,2*1,0 2,2 52 1/ 4,3 27 - - - - 27
110 Умывальная комната 16 НС З 0,9 5,4 4,86 54 0,43 113 10 10 5 28 141
ВД - 0,7 2,2 1,54 7 2,91 31 - - - - 31
Пт - 0,9 4,5 4,05 54 0,28 61 - - - - 61
Пл Iзона 0,9*2 1,8 54 1/ 2,15 45 - - - - 45
IIзона 0,9*1,0 0,9 54 1/ 4,3 11 - - - - 11
111 Душевая 25 НС С 2,4 4,5 10,8 63 0,43 293 10 10 5 73 366
НС З 3,1 4,8 14,88 63 0,43 403 10 10 5 101 504
ВС С 2,0 5,1 10,2 9 0,71 65 - - - - 65
ДО С 1,5 1,8 2,7 63 2,63 447 10 10 5 112 559
Пт - 2 2,8 5,6 63 0,28 99 - - - - 99
Пл Iзона (2+2,8)*2 9,6 63 1/ 2,15 281 - - - - 281
112 Раздевалка 23 НС С 7,2 4,5 32,4 61 0,43 850 10 10 5 213 1063
ДО С 3*(1,5*1,8) 8,1 61 2,63 1299 10 10 5 325 1624
ВС Ю 4,7 5,7 26,79 5 0,71 95 - - - - 95
ВС В 6,0 5,0 30 7 0,71 149 - - - - 149
ВС В 2,3 5,5 12,65 9 0,71 81 - - - - 81
ВС С 1,0 5,1 5,1 7 0,71 25 - - - - 25
ВС В 0,9 5,1 4,59 7 0,71 23 - - - - 23
ВД - 0,9 2,2 1,98 5 2,91 29 - - - - 29
Пт - (6,2*5,8)+(2,2*1,0) 38,16 61 0,28 652 - - - - 652
Пл Iзона 7,2 2 14,4 61 1/ 2,15 409 - - - - 409
IIзона (5,1*2)+3,7+0,6 14,5 61 1/ 4,3 206 - - - - 206
IIIзона 5,1 1,7 8,67 61 1/ 8,6 61 - - - - 61
113 Бокс 16 НС С 23 4,6 105,8 54 0,43 2457 10 10 5 614 3071
НС Ю 23 4,6 105,8 54 0,43 2457 0 10 5 369 2826
НС В 18 5,5 99 54 0,43 2299 10 10 5 575 2874
ВС В 1,0 4,5 4,5 4 0,71 13 - - - - 13
ВС З 0,9 2,2 1,98 4 2,91 23 - - - - 23
ДО С 10*(1,5*1,8) 27 54 2,63 3835 10 10 5 959 4794
ДО В 4*(1,5*1,8) 10,8 54 2,63 1534 10 10 5 384 1918
В Ю 5*(3,6*3) 54 54 4,65 13559 0 10 5 2034 15593
Пт - 2*(24*9) 432 54 0,28 6532 - - - - 6532
Пл Iзона 2*(23*2+17,6) 127,2 54 1/ 2,15 3195 - - - - 3195
IIзона 2*(21*2+9,3) 102,6 54 1/ 4,3 544 - - - - 544
IIIзона 2*(19*2+5,3) 86,6 54 1/ 8,6 1288 - - - - 1288
IVзона 17,6*5,3 90,1 54 1/ 14,3 340 - - - - 340
