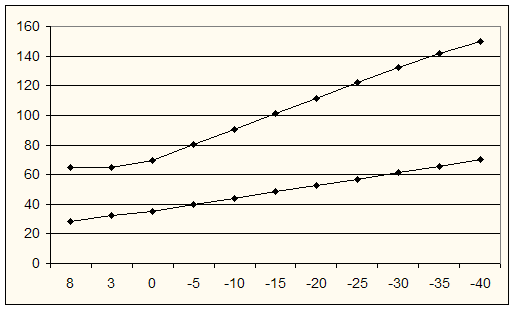

Рис. 2. Графики
температур сетевой воды
1.4 Расчет расходов
сетевой воды
Таблица 6. Расчет
расходов сетевой воды
Величина
Единица измерения
Расчет
Наименование
Расчетная формула или способ определения
Расчетный расход воды на отопление (tн
= tно)
кг/с
171
Расход воды на отопление при tн
= + 8 ºС
кг/с
85
Расчетный расход воды на вентиляцию (tн
= tно)
кг/с
20,5
Расход воды на вентиляцию при tн
= + 8 ºС
кг/с
10,3
При tн > tни:
,(4)
кг/с.
При tн < tни:
(5)
Таблица 7. Расчет
расходов воды сетевой воды на ГВС
tн
+ 8
+ 3
0
– 5
– 10
– 15
– 20
– 25
– 30
– 35
– 40
184
184
165
146
127
112
101
91
84
78
74

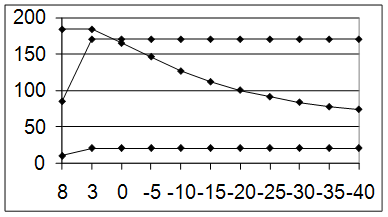

Рис. 3. Графики расходов сетевой воды
2. Расчет тепловой
схемы котельной
2.1 Расчет тепловой
схемы котельной
Таблица 8. Расчет
котельной
Расчетная величина
Обозначение
Расчетная формула или способ
определения
Единица измерения
Расчетный режим
tно
= - 41 °С
Расход теплоты на отопление и
вентиляцию
МВт
64,3
Расход теплоты на ГВС
Из расчета
МВт
24,9
Общая тепловая мощность ТГУ
МВт
89,2
Температура прямой сетевой воды
на выходе из ТГУ
По рис. 2
ºС
150
Температура обратной сетевой воды
на входе в ТГУ
По рис. 2
ºС
70
Расход сетевой воды на отопление
и вентиляцию
кг/с
191,5
Расход сетевой воды на ГВС
кг/с
74
Общий расход сетевой воды
кг/с
265,5
Расход воды на подпитку и потери
в т/с
кг/с
6,64
Расход теплоты на собственные
нужды
МВт
2,68
Общая тепловая мощность ТГУ
МВт
91,88
Расход воды через котельные
агрегаты
кг/с
273
Температура воды на выходе из
котла
ºС
150
Расход воды через котел на
собственные нужды
кг/с
7,9
Расход воды на линии рециркуляции
кг/с
0
Расход воды по перемычке
кг/с
0
Расход химочищенной воды
кг/с
6,64
Таблица 8. Продолжение
Расчетная величина
Обозначение
Расчетная формула или способ
определения
Единица измерения
Расчетный режим
tно =
- 41 °С
Расход исходной воды
кг/с
7,64
Расход греющей воды на Т№2
кг/с
3,32
Температура греющей воды после
Т№1
°С
24
Расход выпара из деаэратора
кг/с
0,01
Расход греющей воды на деаэрацию
кг/с
2,21
Расчетный расход воды на
собственные нужды
кг/с
5,53
Расчетный расход воды через
котельный агрегат
кг/с
271
Ошибка расчета
δ
%
0,73
3. Тепловой расчет котла
3.1 Технические характеристики котла КВ-ГМ-30-150
Целью поверочного теплового расчета котлоагрегата является
определение (по имеющимся конструктивным характеристикам, заданной нагрузке и
топливу) следующих параметров: температуры воды и продуктов сгорания на
границах между поверхностями нагрева, КПД агрегата, расхода топлива.
Конструкция котлоагрегата разработана с учетом максимальной
степени заводской блочности и унификации деталей, элементов и узлов
котлоагрегатов, работающих на различных видах топлива.
Котлы КВ-ГМ-30-150, выполненные по П-образной схеме,
эксплуатируются, и выпуск их продолжается на Дорогобужском котельном заводе.
Котел КВ-ГМ-30-150 поставляется заводом только для работы в основном
отопительном режиме (вход воды осуществляется в нижний коллектор заднего
топочного экрана, выход воды - из нижнего коллектора фронтового экрана).
Топочная камера имеет горизонтальную компоновку. Конфигурация
камеры в поперечном разрезе повторяет профиль железнодорожного габарита.
Конвективная поверхность нагрева расположена в вертикальной шахте с подъемным
движением газов.
Котел КВ-ГМ-30-150 предназначен для сжигания газа и мазута. На
фронтовой стенке котла установлена одна газомазутная горелка с ротационной
форсункой. Для удаления наружных отложений с конвективных поверхностей котел
снабжен дробеочисткой.
Схема циркуляции: последовательное движение воды по поверхностям
нагрева, вход - в нижний коллектор заднего топочного экрана, выход - из нижнего
коллектора фронтового экрана.
Обмуровка надтрубная, несущего каркаса нет. Топочный и
конвективный блоки имеют опоры, приваренные к нижним коллекторам котлоагрегата.
Опоры на стыке топочного и конвективного блоков неподвижные.
Габаритные размеры котла: длина - 11800 мм, ширина - 3200 мм, высота - 7300 мм.
Таблица 9. Технические характеристики котла КВ-ГМ-30-150
