Учебное пособие: Госстандарт России по электрооборудованию

ПРИЛОЖЕНИЕ Б

(рекомендуемое)

Этикетка энергетической эффективности изделия,

потребляющего ___________ (вид ТЭР) «ЭНЕРГОГИД»

ПРИЛОЖЕНИЕ В

(рекомендуемое)

Информационный листок энергопотребляющего изделия

бытового и коммунального назначения

Полное наименование модели изделия ______________________________________________

Дата изготовления _____Номер партии ___________ Номер изделия _____________________

Предприятие-производитель (страна, регион, знак фирмы) _____________________________

Данные (торговая марка) поставщика (при наличии) __________________________________

Основные потребительские характеристики изделия ___________________________________

Характеристики энергопотребления (на различных режимах работы изделия) _____________

Принадлежность изделия к определенному классу продукции по показателям энергоэффективности (при наличии установленных классов в данной группе однородной продукции) ________________________________________________________________________

Форма, содержание, место крепления этикетки на изделии (упаковке)* ___________________

Утверждение о соответствии показателей энергоэффективности изделия (модели) требованиям государственного (иного) стандарта; технического документа __________________

Ссылочные нормативные, методические документы, в которых может содержаться дополнительная информация об изделии _______________________________________________

Стоимость годового потребления энергии (изделием) при номинальном режиме использования _____________________________________________________________________

Характеристики экологичности изделия (виды и уровни вредного воздействия на окружающую среду на стадиях жизненного цикла) ______________________________________

Адрес, телефон для обращения с претензиями по данным, приведенным в информационном листке ____________________________________________________________________________

_________

* Для изделий бытового назначения.

ПРИЛОЖЕНИЕ Г

(обязательное)

Номенклатура бытовых электроприборов, для которых необходимо определять класс энергетической эффективности

1 Холодильные приборы

2 Автоматические стиральные машины (с подогревом воды)

3 Плиты, жарочные шкафы

4 Кондиционеры

5 Аккумуляционные водонагреватели

6 Сушильные машины

7 Посудомоечные машины

8 Микроволновые печи

ПРИЛОЖЕНИЕ Д

(обязательное)

Форма этикетки энергоэффективности бытового электроприбора

Энергоэффективность

Изготовитель ______ Модель _______

Максимально эффективный

Минимально эффективный

Расход электроэнергии ______________________

Наименование параметров ___________________

Примечание — Размеры этикетки устанавливают в стандартах на приборы конкретных видов.

Используемые на этикетке цвета:

Бирюзовый (сине-зеленый), красный, желтый, черный.

Пример обозначения цвета какого-нибудь элемента этикетки:

07Х0: 0 % бирюзового, 70 % красного, 100 % желтого, 0 % черного.

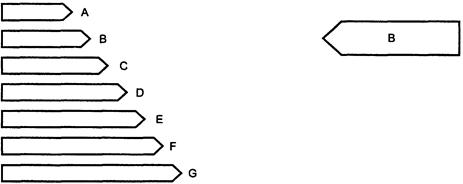

Цвета стрелок, обозначающие классы энергоэффективности, получаются в результате смешивания красок в соотношениях:

Цвет контурных линий этикетки энергоэффективности:

Х070: 100 % голубой; 0 % красной; 70 % желтой; 0 % черной.

Цвет текста этикетки энергоэффективности:

000Х: 0 % голубой; 0 % красной; 0 % желтой; 100 % черной.

Фон этикетки энергоэффективности — белый.

ПРИЛОЖЕНИЕ Е

(справочное)

Примеры идентификации и установления индексов

на бытовые посудомоечные машины [7]

Таблица E.I                                              Таблица Е.2

ГОСТ Р 51559-2000

УДК 621.314.222.62.025.3:006.354          Группа Е64

ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

ТРАНСФОРМАТОРЫ СИЛОВЫЕ МАСЛЯНЫЕ

КЛАССОВ НАПРЯЖЕНИЯ 110 И 220 кВ

И АВТОТРАНСФОРМАТОРЫ НАПРЯЖЕНИЕМ 27,5 кВ

ДЛЯ ЭЛЕКТРИЧЕСКИХ ЖЕЛЕЗНЫХ ДОРОГ ПЕРЕМЕННОГО ТОКА

Общие технические условия

General-purpose oil-immersed power transformers of 110 and 220 kV

and autotransformers of 27,5 kV for electric a.c. railways.

General specifications

ОКС 29.180

ОКП 34 1144

34 1154

34 1164

Дата введения 2001—01—01

Предисловие

1 РАЗРАБОТАН Всероссийским научно-исследовательским институтом железнодорожного транспорта (ВНИИЖТ) Министерства путей сообщения Российской Федерации

ВНЕСЕН Министерством путей сообщения Российской Федерации

2 ПРИНЯТ И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Госстандарта России от 27 января 2000 г. № 18-ст

3 Стандарт соответствует международному стандарту МЭК 76-1 в части общих требований к силовым трансформаторам

4 ВВЕДЕН ВПЕРВЫЕ

1 ОБЛАСТЬ ПРИМЕНЕНИЯ

Настоящий стандарт распространяется на силовые стационарные масляные трансформаторы классов напряжения 110 и 220 кВ и автотрансформаторы напряжением 27,5 кВ, предназначенные для питания тяговых сетей электрических железных дорог переменного тока, электрифицированных по системам тягового электроснабжения 25 и 2x25 кВ.

Объектом стандартизации являются трехфазные трехобмоточные трансформаторы с регулированием напряжения под нагрузкой мощностью от 16000 до 40000 кВ·А, включая трансформаторы с повышенной стойкостью к коротким замыканиям, для системы тягового электроснабжения 25 кВ, однофазные универсальные двухобмоточные и трехобмоточные трансформаторы с регулированием напряжения под нагрузкой мощностью от 16000 до 25000 кВ·А для систем тягового электроснабжения 25 и 2x25 кВ, однофазные автотрансформаторы мощностью от 10000 до 16000 кВ·А для системы тягового электроснабжения 2x25 кВ.

Специфика использования трансформаторов и автотрансформаторов на электрических железных дорогах указана в приложении А.

2 НОРМАТИВНЫЕ ССЫЛКИ

В настоящем стандарте использованы ссылки на следующие стандарты:

ГОСТ 12.1.004—91 Система стандартов безопасности труда. Пожарная безопасность. Общие требования

ГОСТ 12.2.007.0—75 Система стандартов безопасности труда. Изделия электротехнические. Общие требования безопасности

ГОСТ 12.2.007.2—75 Система стандартов безопасности труда. Трансформаторы силовые и реакторы электрические. Требования безопасности

ГОСТ 12.2.024—87 Система стандартов безопасности труда. Шум. Трансформаторы силовые масляные. Нормы и методы контроля

ГОСТ 1516.1—76 Электрооборудование переменного тока на напряжение от 3 до 5 кВ. Требования к электрической прочности изоляции

ГОСТ 7746—89 Трансформаторы тока. Общие технические условия

ГОСТ 11677—85 Трансформаторы силовые. Общие технические условия

ГОСТ 11920—85 Трансформаторы силовые масляные общего назначения напряжением до 35 кВ включительно. Технические условия

ГОСТ 12965—85 Трансформаторы силовые масляные общего назначения классов напряжения 110 и 150 кВ. Технические условия

ГОСТ 14209—85 Трансформаторы силовые масляные общего назначения. Допустимые нагрузки

ГОСТ 14254—96 Степени защиты, обеспечиваемые оболочками (Код IP)

ГОСТ 14255—69 Аппараты электрические на напряжение до 1000 В. Оболочки. Степени защиты

ГОСТ 15150—69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды

ГОСТ 15543—70 Изделия электротехнические. Исполнения для различных климатических районов. Общие технические требования в части воздействия климатических факторов внешней среды

ГОСТ 17412—72 Изделия электротехнические для районов с холодным климатом. Технические требования, приемка и методы испытаний

ГОСТ 17544—85 Трансформаторы силовые масляные общего назначения классов напряжения 220, 330, 500 и 700 кВ. Технические условия

ГОСТ 20243—74 Трансформаторы силовые. Методы испытаний на стойкость при коротком замыкании

ГОСТ 23216—78 Изделия электротехнические. Общие требования к хранению, транспортированию, временной противокоррозионной защите и упаковке

ГОСТ 24126—80 Устройства регулирования напряжения силовых трансформаторов под нагрузкой. Общие технические условия

3 ТИПЫ, ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ

3.1 Типы, номинальные мощности, сочетания напряжений, схемы и группы соединений обмоток трансформаторов и автотрансформаторов должны соответствовать указанным в таблицах 1—3.

Условные обозначения трансформаторов и автотрансформаторов — по ГОСТ 11677 с добавлением в буквенной части обозначения буквы Ж, обозначающей область их применения на электрических железных дорогах, и буквы У — для трансформаторов с повышенной динамической стойкостью при коротких замыканиях.

Таблица 1— Трехобмоточные трехфазные трансформаторы с регулированием напряжения под нагрузкой

Таблица 2 — Трансформаторы однофазные двухобмоточные и трехобмоточные с регулированием напряжения под нагрузкой

Таблица 3 — Автотрансформаторы однофазные двухобмоточные

3.2 Трехобмоточные трехфазные и однофазные трансформаторы изготавливают с соотношением номинальных мощностей обмоток ВН-СН-НН — 100 %-100 %-100 %.

Допускается изготовление трансформаторов со сниженной мощностью обмоток классов напряжений 35 и 10 (6) кВ до 50 % или 33 % от номинальной.

3.3 Потери холостого хода и короткого замыкания, ток холостого хода трансформаторов и автотрансформаторов должны соответствовать указанным в таблицах 4 — 7. Предельные отклонения параметров — по ГОСТ 11677.

Таблица 4 — Трехобмоточные трехфазные трансформаторы с регулированием напряжения под нагрузкой

Таблица 5 — Трансформаторы однофазные двухобмоточные

Таблица 6 — Трансформаторы однофазные трехобмоточные

Таблица 7— Автотрансформаторы однофазные двухобмоточные

3.4 Напряжения короткого замыкания трансформаторов и автотрансформаторов на номинальной ступени регулирования должны соответствовать указанным в таблицах 8—11.

Напряжения короткого замыкания на крайних ответвлениях обмоток трансформаторов с регулированием напряжения под нагрузкой, отнесенные к номинальной мощности трансформатора и напряжениям крайних ответвлений, приведены в приложении Б.

Предельные отклонения напряжений короткого замыкания — по ГОСТ 11677.

Таблица 8 — Трансформаторы трехфазные трехобмоточные

Таблица 9 — Трансформаторы однофазные двухобмоточные

Таблица 10 — Трансформаторы однофазные трехобмоточные

Таблица 11 — Автотрансформаторы однофазные двухобмоточные

3.5 Расстояния между осями вводов ВН, СН и НН, габаритные размеры и вес трансформаторов устанавливаются предприятием-изготовителем и указываются в технической и эксплуатационной документации на конкретные типы трансформаторов.
