Испытание должно быть проведено путем продвижения приемника внутри катушки диаметром 1 м и с магнитодвижущей силой, эквивалентной 400 ампер-виткам (0,5 мТл).

Во время испытания приемник должен сохранять свою работоспособность (испытание при работе с Upa6, испытание нерабочего состояния с Uн.раб, при этом управляющее напряжение нормально закодировано, другие влияющие величины имеют свои значения согласно приложению Г).

5.7 Измерение радиопомех

Испытание на радиопомехи должно быть проведено в соответствии с разделами 6 и 7 ГОСТ Р 51318.22 для частот от 0,15 до 30 МГц и от 30 до 300 МГц соответственно.

Полученные значения не должны превышать предельных значений, приведенных в разделе 4 и приложениях А и В ГОСТ Р 51318.22.

5.8 Значения влияющих величин для различных испытаний Значения влияющих величин представлены в приложении Л.

ПРИЛОЖЕНИЕ А

(рекомендуемое)

Приемочные испытания

Приемочные испытания должны проводиться потребителем или изготовителем как 100%-ное испытание или как выборочное испытание (по желанию).

При поставке партии менее чем из 50 приемников предпочтительно 100%-ное испытание. Для выборочных испытаний поставляемые партии из более 1200 приемников должны быть подразделены . на частичные партии, состоящие из не более чем 1200 приемников. Приемочные испытания должны включать в себя:

а) испытание в рабочем состоянии:

1) при рабочем напряжении Uраб,

2) для каждого напряжения питания 180, 230 и 255 В (испытание при 230 В может быть опущено),

3) при нормальных значениях других влияющих величин в соответствии с приложением Г;

б) испытание в нерабочем состоянии:

1) при нерабочем напряжении Uн.раб,

2) для каждого из напряжений питания 180, 230 и 255 В (испытание при 230 В может быть опущено),

3) при нормальных значениях других влияющих величин в соответствии с приложением Г;

в) проверка конструктивных требований; визуально проверяют:

1) конструкцию корпуса,

2) размещение электрических соединений,

3) воздушный зазор и длину путей утечки на зажимной плате,

4) маркировку приемников.

А.1 100%-ное испытание

Испытание должно быть проведено на всех приемниках поставляемой партии. Приниматься должны только приемники без повреждений.

А.2 Выборочные испытания

Испытания должны быть проведены на выборке приемников, взятой случайным образом из поставляемой партии.

Выборочные испытания должны быть проведены в соответствии с ГОСТ Р 50779.71 по следующим критериям:

- уровень контроля II согласно таблице I ГОСТ Р 50779.71;

- план контроля — одно- и двухступенчатый согласно таблицам II и III ГОСТ Р 50779.71;

- приемочный уровень дефектности AQL =1,0 для каждого испытания отдельно.

Таблица А.2.1 — Одноступенчатый план

Размер партии	Объем выборки	Приемочное число	Браковочное число
51-150	13	0	1
151-500	50	1	2
501-1200	80	2	3

Таблица А.2.2 — Двухступенчатый план

Размер партии	Объем первой выборки	Приемочное число для первой выборки	Браковочное число для первой выборки	Объем второй выборки	Приемочное число для двух выборок вместе	Браковочное число для двух выборок вместе
5-150	13	0	1	—	—	—
151-500	32	0	2	32	1	2
501-1200	50	0	3	50	3	4

ПРИЛОЖЕНИЕ Б

(рекомендуемое)

Определения, относящиеся к кодам

Б.1 Код управляющих импульсов

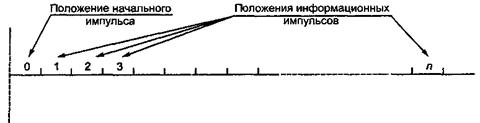

Пример 1

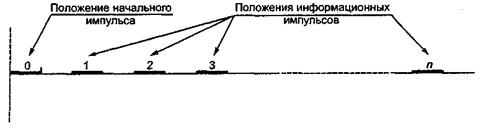

Пример 2

Б.2 Сообщение

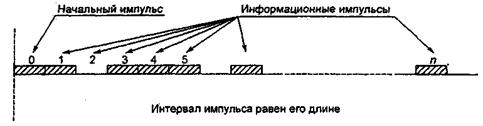

Пример 1 — Без паузы между импульсами

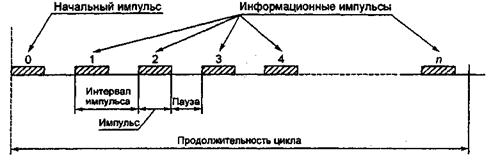

Пример 2 — С паузой между импульсами

ПРИЛОЖЕНИЕ В

(обязательное)

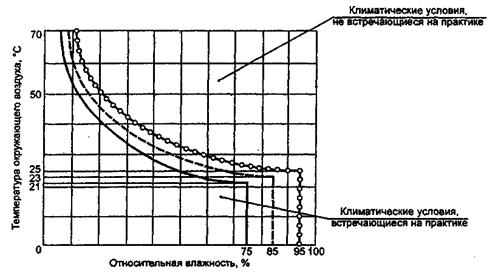

Соотношения между температурой окружающего воздуха

и относительной влажностью

- пределы для каждых из 30 сут а течение года;

- пределы, достигнутые случайно в некоторые дни;

- среднегодовое значение

ПРИЛОЖЕНИЕ Г

(обязательное)

Нормальные и предельные значения влияющих величин

Таблица Г.1

Влияющая величина	Нормальное значение		Предельные значения
Влияющая величина	Значение	Допускаемое отклонение	Максимальное	Минимальное	Допускаемое отклонение
Напряжение питания, В	U*ном	±1%	1,15 Uном	0,8 Uном	±1,0%
Частота питания, Гц	f**ном	±0,1%	1,01 fном	0,98 fном	±0,1%
Температура, "С	+23	±3	+55	-25	±2,0
Относительная влажность, %	65	±10	95	—	0; -5,0

* Возможные значения установлены в 4.1.1.

** Возможные значения установлены в 4.1.2.

ПРИЛОЖЕНИЕ Д

(обязательное)

Уровни гармоник для испытания приемников

Рекомендуемые значения для сетей с частотой 50 Гц*

Таблица Д.1

Порядок гармоники	Частота, Гц	Уровень, % от Uном	Порядок гармоники	Частота, Гц	Уровень, % от Uном
2	100	2,0	13	650	5,0
3	150	7,0	15	750	0,5
4	200	1,5	17	850	2,0
5	250	8,0	19	950	2,0
6	300	1,0	23	1150	1,5
7	350	7,0	25	1250	1,5
8	400	0,8	29	1450	0,8
9	450	1,2	31	1550	0,8
10	500	0,7	35	1750	0,7
И	550	5,0	37	1850	0,7

__________________

* Для сетей с частотой 60 Гц значения, установленные для частоты, следует умножить на 1,2.

Примечание — Уровень каждой гармоники между 600 и 2000 Гц, не указанный выше, составляет 0,3 % от Uном.

ПРИЛОЖЕНИЕ Е

(обязательное)

Комбинации параметров для испытаний в рабочем и нерабочем состояниях

Таблица Е.1

Уровень гармоник	Температура, °С	Испытание в рабочем состоянии				Испытание в нерабочем состоянии
		Управляющее напряжение
		Uраб			Uмакс	Uн.раб
		Напряжение питания, В
		180	230	255	230	180	230	255
	-20	0	+	0	0	0	+	0
0	+23	+	+	+	+	+	+	+
	+60	0	+	0	0	0	+	0
	-20	0	+	0	0	0	+	0
На	+23	0	+	0	0	0	+	0
	+60	0	+	0	0	0	+	0
	-20	0	+	0	0	0	+	0
Нb	+23	0	+	0	0	0	+	0
	+60	0	+	0	0	0	+	0
	-20	0	+	0	0	0	+	0
Hc	+23	0	+	0	0	0	+	0
	+60	0	+	0	0	0	+	0
	-20	0	+	0	0	0	+	0
(На + Нb + Hc) х К	+23	+	+	+	0	+	+	+
	+60	0	+	0	0	0	+	0

Примечание — Знак «+» означает комбинации параметров, которые должны быть применены, цифра «0» — комбинации параметров, которые не могут быть применены.

ПРИЛОЖЕНИЕ Ж

(обязательное)

Выбор частот для испытания с гармониками

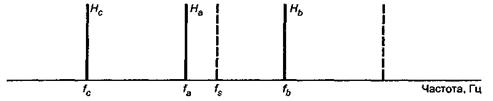

Рисунок Ж.1 — Примеры выбора частоты Нс

0 < Dа ¹ Db ¹ Dc < ± 0,2 % х fh;

|Dа - Db|, |Db - Dc|, ||Dc - Dа| @ 0,1, …, 0,3 % х fh;

fh — частота рассматриваемой гармоники

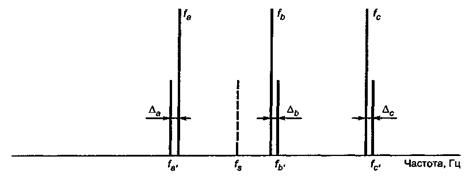

Рисунок Ж.2 — Отклонения частоты для измерения кривых предела помех

ПРИЛОЖЕНИЕ И

(рекомендуемое)

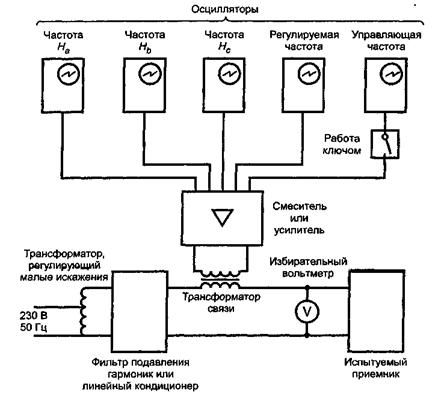

Пример схемы для испытаний в рабочем и нерабочем состояниях

и измерения кривых предела помех

Для нулевого уровня гармоник допускается остаточный уровень в 10 % от значения по приложению Д или 0,1 % от Uном, причем берут наибольшее из этих значений

ПРИЛОЖЕНИЕ К

(обязательное)

Электромагнит для испытания влияния магнитных полей внешнего происхождения

ПРИЛОЖЕНИЕ Л

(рекомендуемое)

Значения влияющих величин для различных испытаний

Таблица Л.1

Пункт	Испытание	Влияющая величина
Пункт	Испытание	Напряжение питания, В	Управляющее напряжение	Управляющая частота	Уровень гармоник	Кодовое сообщение	Температура, °С	Влажность, %
5.5.2*	Испытание рабочего состояния	180/230/255	Uраб	N ± Df	0/максимальный	N	-20/+23/+60	N
5.5.2*	Испытание рабочего состояния	230	Uмакс	N	0	N	+23	N
5.5.3*	Испытание нерабочего состояния	180/230/255	Uн.раб	N ± Df			-20/+23/+60	N
5.6.2.1	Кривая предела помех в случае рабочего состояния	N	a Upa6	N	Максимальный (3Н)	N	N	N
5.6.2.2	Кривая предела помех в случае нерабочего состояния	-	b Uн.раб	-	-	-	-	-
5.6.3	Испытание влияния всплесков помех на работу	N	Переменное	N	0	Переменное	N	N
5.6.3	Испытание влияния всплесков помех на работу	N	Uраб	N	0	N	N	N
5.6.4	Испытание влияния кратковременных прерываний питания и провалов напряжения на работу	N	Uраб	N	0	Переменное	N	N
5.4.3	Испытание на число циклов выходного элемента	1,15 х Uразм	-	-	-	-	N	N
5.4.4	Испытание режима короткого замыкания выходного элемента	-	-	-	-	-	N	N
5.4.2	Испытание влияния длительного прерывания напряжения питания	N	-	-	-	-	N	N
5.4.1	Проверка потребляемой мощности	N	-	-	-	-	N	N
5.4.6**	Испытание изоляционных свойств	-	-	-		-	N	N
5.4.6.1	Общие условия испытаний	N	Uраб	N	0	N	15-25	45-75
5.2.5 а)	Испытание защиты от проникновения пыли	N	Uраб	N	0	N	N	N
5.2.5 б)	Испытание защиты от проникновения воды	N	Uраб	N	0	N	N	N
5.3.1-5.3.3	Испытание на сухое тепло, холод, циклическое испытание на влажное тепло	N	-	-	-	-	Переменная	Переменная
5.3.3	Циклическое испытание на влажное тепло	N	Uразм	N	0	N	N	N
5.4.5***	Испытание влияния нагрева	N		N	0	N	+40	N
5.2.2, 5.2.3	Испытание на удар и вибрацию	N	Uраб /Uн.раб	-	-	-	N	N
5.6.8	Испытание невосприимчивости к постоянным магнитным полям	N	Uраб /Uн.раб	-	-	-	N	N
5.2.1	Испытание пружинным молотком	-	-	-	-	-	N	N
5.6.6	Испытание невосприимчивости к высокочастотным электромагнитным полям	N	Uраб	N	0	N	N	N
5.6.5	Испытание невосприимчивости к электростатическим разрядам	N	Uразм	N	0	N	N	N
5.6.7	Испытание быстрыми переходными всплесками	N	Uразм	N	0	N	N	N
5.7	Измерение радиопомех	N	Uраб	N	0	N	N	N
5.6.9	Испытание невосприимчивости к магнитным полям переменного тока	N	Uраб /Uн.раб	N	0	N	N	N

* См. приложение Е.

** Атмосферное давление N.

*** Контакты Iсум.

Примечание — Буква «N» означает нормальное значение влияющей величины, т.е. в соответствии с приложением Г, знак «—» — влияющая величина к испытанию не относится, «± Df» — допуск, который следует соблюдать.

ГОСТ Р МЭК 61038-2001

УДК 621.317.785:006.354 П32

ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

Учет электроэнергии

ТАРИФИКАЦИЯ И УПРАВЛЕНИЕ НАГРУЗКОЙ

Особые требования к переключателям по времени

Electricity metering. Tariff and load control.

Particular requirements for time switches

ОКС 17.220

ОКП 42 2800

Дата введения 2003—01—01

Предисловие

1 РАЗРАБОТАН И ВНЕСЕН Техническим комитетом по стандартизации ТК 232 «Аппаратура для измерения электрической энергии и контроля нагрузки»

2 ПРИНЯТ И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Госстандарта России от 24 декабря 2001 г. № 559-ст

3 Настоящий стандарт содержит аутентичный текст международного стандарта МЭК 61038—90 «Учет электроэнергии. Тарификация и управление нагрузкой. Особые требования к переключателям по времени»

4 ВВЕДЕН ВПЕРВЫЕ

1 Область применения

Настоящий стандарт распространяется на переключатели с резервом работы, применяемые внутри помещений для управления по времени электрическими нагрузками, многотарифными счетными механизмами и показателями максимума в определенные дни или часы (далее — переключатели) в течение года, и устанавливает требования к типовому испытанию* переключателей. В переключателях могут использоваться разные принципы реализации, включая электронные схемы.

___________________

* Под типовым испытанием понимают контрольные испытания, кроме приемосдаточных

Стандарт не распространяется на переключатели, работающие с дистанционным управлением или синхронизируемые радиочастотой.

Настоящий стандарт применяется для переключателей с аналоговыми циферблатами или цифровым отображением:

- синхронного типа;

- с пьезокварцевыми часами.

Стандарт не устанавливает правила проведения приемочных испытаний и испытаний на соответствие техническим требованиям**. Однако в приложении А приведен пример возможных приемочных испытаний переключателей.

___________________

** Под приемочными испытаниями понимают приемосдаточные испытания, под испытаниями на соответствие техническим требованиям — периодические испытания. Виды испытаний — по ГОСТ 22261.

Требование к надежности также не рассматривается в настоящем стандарте, так как отсутствуют методики проведения кратковременных испытаний, которые согласовывались бы с документами по типовым испытаниям для проверки этого требования.

Обязательные требования к качеству переключателей изложены в 4.1, 4.2, 4.2.2, 4.4.9, 4.5 и приложении В.

2 Нормативные ссылки

В настоящем стандарте использованы ссылки на следующие стандарты:

ГОСТ 8865—93 Система электрической изоляции. Оценка нагревостойкости и классификация

ГОСТ 14254—96 (МЭК 529—89) Степени защиты, обеспечиваемые оболочками (Код IP)

ГОСТ 22261—94 Средства измерений электрических и магнитных величин. Общие технические условия

ГОСТ 27483—87 (МЭК 695-2-1—80) Испытания на пожароопасность. Методы испытаний. Испытания нагретой проволокой

ГОСТ 28199—89 (МЭК 68-2-1—74) Основные методы испытаний на воздействие внешних факторов. Часть 2. Испытания. Испытание А: Холод

ГОСТ 28200—89 (МЭК 68-2-2—74) Основные методы испытаний на воздействие внешних факторов. Часть 2. Испытания. Испытание В: Сухое тепло

ГОСТ 28203—89 (МЭК 68-2-6—82) Основные методы испытаний на воздействие внешних факторов. Часть 2. Испытания. Испытание Fc и руководство: Вибрация (синусоидальная)

ГОСТ 28213—89 (МЭК 68-2-27—87) Основные методы испытаний на воздействие внешних факторов. Часть 2. Испытания. Испытание Еа и руководство: Одиночный удар

ГОСТ 28216—89 (МЭК 68-2-30—87) Основные методы испытаний на воздействие внешних факторов. Часть 2. Испытания. Испытание Db и руководство: Влажное тепло, циклическое (12 + 12-часовой цикл)

ГОСТ 29322—92 (МЭК 38—83) Стандартные напряжения

ГОСТ 30012.1—93 (МЭК 51-1—84) Приборы аналоговые показывающие электроизмерительные прямого действия и вспомогательные части к ним. Часть 1. Определения и основные требования, общие для всех частей

ГОСТ Р МЭК 335-1—94 Безопасность бытовых и аналогичных электрических приборов. Общие требования и методы испытаний

ГОСТ Р 50339.3—92 (МЭК 269-3—87) Низковольтные плавкие предохранители. Часть 3. Дополнительные требования к плавким предохранителям бытового и аналогичного назначения

ГОСТ Р 50779.71—99 (ИСО 2859-1—89) Статистические методы. Процедуры выборочного контроля по альтернативному признаку. Часть 1. Планы выборочного контроля последовательных партий на основе приемлемого уровня качества AQL

ГОСТ Р 51317.4.2—99 (МЭК 61000-4-2—95) Совместимость технических средств электромагнитная. Устойчивость к электростатическим разрядам. Требования и методы испытаний

ГОСТ Р 51317.4.3—99 (МЭК 61000-4-3—95) Совместимость технических средств электромагнитная. Устойчивость к радиочастотному электромагнитному полю. Требования и методы .испытаний

ГОСТ Р 51317.4.4—99 (МЭК 61000-4-4—95) Совместимость технических средств электромагнитная. Устойчивость к наносекундным импульсным помехам. Требования и методы испытаний

ГОСТ Р 51318.22—99 (СИСПР 22—97) Совместимость технических средств электромагнитная. Радиопомехи индустриальные от оборудования информационных технологий. Нормы и методы испытаний

3 Определения

В настоящем стандарте используют следующие термины с соответствующими определениями.

3.1 Общие определения

3.1.1 переключатель: Устройство, работающее в масштабе реального времени, которое в соответствии с установленной программой может образовывать, прерывать или изменять состояние цепей в заранее определенные промежутки времени.

3.1.2 переключатель синхронного типа: Переключатель, имеющий в качестве своей времязадающей основы частоту сети.

3.1.3 переключатель с пьезокварцевыми часами: Переключатель, имеющий в качестве своей времязадающей основы генератор с кварцевой стабилизацией частоты.

3.1.4 номинальное напряжение питания (Uном): Значение напряжения питания, на которое сконструирован переключатель.

3.1.5 номинальная частота питания (fном): Значение частоты питания, на которое сконструирован переключатель.

3.2 Функциональные элементы

3.2.1 цепь как функция времени: Часть переключателя, которая имеет выход, пропорциональный времени.

3.2.1.1 ошибка при задании времени: Разница между временем, установленным на переключателе, и фактическим временем переключения или, в случае переключателя синхронного типа, разница между временем, установленным на переключателе, и временем, определенным частотой сети.

3.2.1.2 точность хода часов переключателя: Увеличение или уменьшение ошибки при задании времени в пределах установленного промежутка времени.

3.2.1.3 резерв работы: Максимальный период времени, в течение которого напряжение питания может быть прервано без влияния на нормальное программирование и функционирование времязадающих частей переключателя.

3.2.1.4 время восстановления резерва: Период времени, необходимый для восстановления полного резерва работы с момента, когда резерв работы был полностью исчерпан.

3.2.2 Элементы установки показаний и визуальной индикации

3.2.2.1 циферблат: Аналоговое устройство для облегчения установки и наблюдения за установками показаний переключателя и для визуального отображения отсчитываемого времени. Циферблаты обозначают в соответствии с их периодом вращения (например, суточный циферблат имеет период вращения 1 сут).

3.2.2.2 дисплей: Символьно-цифровое устройство для облегчения установки и наблюдения за установками показаний переключателя и для визуального отображения отсчитываемого времени и состояния переключения.

3.2.3 выходной элемент: Элемент, включающий одну или более цепей, которые управляются в соответствии с информацией, представляющей функцию от времени.

3.2.3.1 цепь управления нагрузкой: Часть переключателя, содержащая контакты или их электронные эквиваленты для переключения нагрузок вместе с частями, непосредственно приводящими в действие контакты.

3.2.3.2 цепь управления тарифного счетного механизма: Часть переключателя, содержащая контакты или их электронные эквиваленты для переключения тарифных счетных механизмов вместе с частями, непосредственно приводящими в действие контакты.

3.2.3.3 цепь показателя максимума: Часть переключателя, содержащая контакты или их электронные эквиваленты для переключения показателей максимума вместе с частями, непосредственно приводящими в действие контакты.

3.2.3.4 номинальное размыкаемое напряжение (Upaзм): Значение напряжения, на которое сконструирован выходной элемент.

3.2.3.5 номинальный размыкаемый ток (Iразм): Значение тока, на которое сконструирован выходной элемент и который он может замыкать, проводить непрерывно и размыкать при установленных условиях.

3.2.3.6 максимальный суммарный ток (Iсум): Значение суммарного тока, который все выходные цепи переключателя могут проводить непрерывно в одно и то же время при установленных условиях.

3.2.3.7 цикл: Двойное изменение состояния выходного элемента: закрытое, за которым следует открытое, и наоборот.

3.3 Механические элементы

3.3.1 цоколь: Задняя сторона переключателя, обычно служащая для крепления как его самого, так и стойки или электронной(ых) панели(лей), выходного(ых) элемента(ов), зажимов или зажимной платы и кожуха.

3.3.2 кожух: Крышка на передней стороне переключателя, изготовленная либо целиком из прозрачного материала, либо из непрозрачного материала с окном или окнами, через которое(ые) можно снимать показания с циферблата и (или) дисплея.

3.3.3 корпус: Цоколь и кожух в комплекте.

3.3.4 доступная для прикосновения проводящая часть: Часть, к которой можно прикоснуться стандартным испытательным пальцем, когда переключатель установлен и готов для эксплуатации.

3.3.5 защитный заземляющий зажим: Зажим, соединенный с доступными для прикосновения проводящими частями переключателя в целях безопасности.

3.3.6 зажимная плата: Деталь из изоляционного материала, на которой сосредоточены все зажимы переключателя или часть из них.

3.3.7 крышка зажимов: Крышка, закрывающая зажимы переключателя и обычно концы внешних проводов или кабелей, присоединенных к зажимам.

3.3.8 воздушный зазор: Кратчайшее расстояние между двумя проводящими частями по воздуху.

3.3.9 длина пути утечки: Кратчайшее расстояние между двумя проводящими частями по поверхности изоляции.

3.4 Типы изоляции

3.4.1 основная изоляция: Изоляция, применяемая к находящимся под напряжением частям для обеспечения основной защиты от поражения электрическим током.

Примечание — Основная изоляция не обязательно включает в себя изоляцию, используемую исключительно для функциональных целей.

Страницы: 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15, 16, 17, 18, 19, 20, 21, 22, 23, 24, 25, 26, 27, 28, 29, 30, 31, 32, 33, 34, 35, 36, 37, 38, 39, 40, 41, 42, 43, 44
